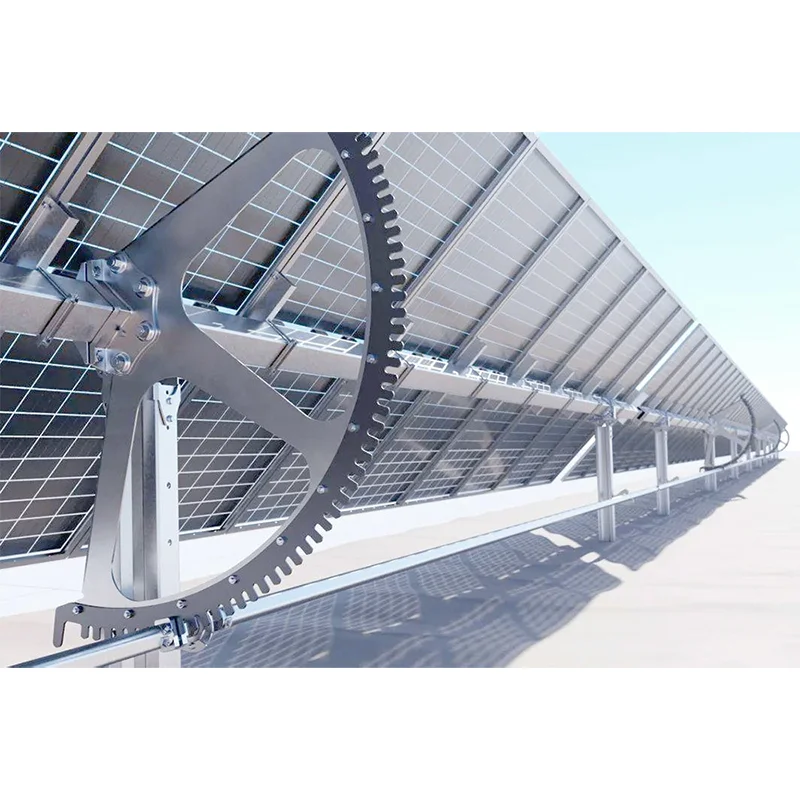

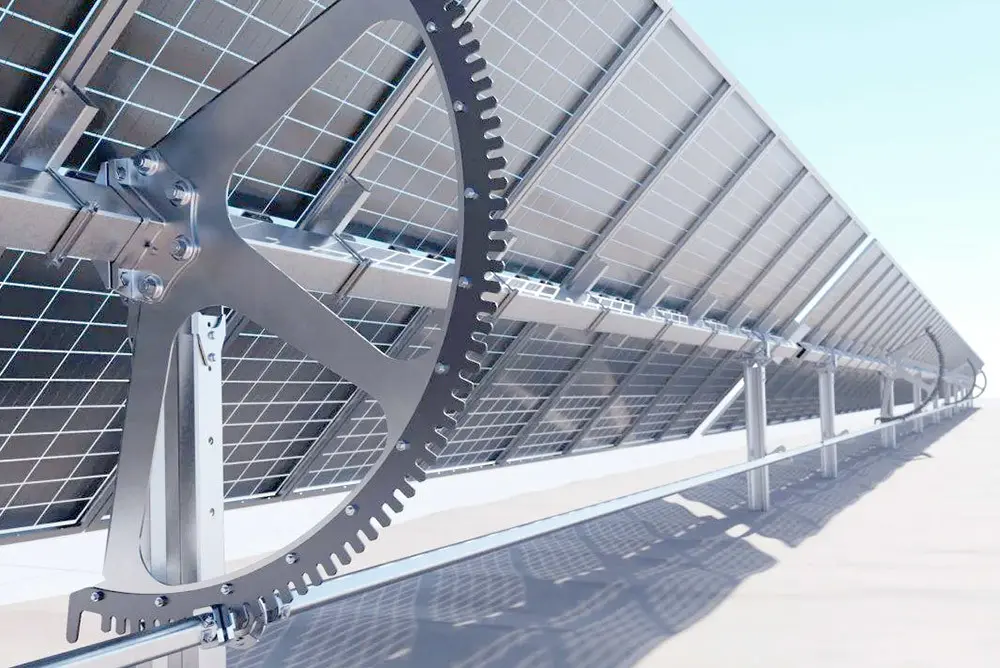

Kaarekujuline reguleeritav päikesepatarei kinnitusklamber

See kaarekujulise reguleeritava päikesepatarei kinnitusklambri tarnija kasutab integreeritud õmblusteta vormimisprotsessi, täpset CNC-stantsimist ja täielikult mehhaniseeritud valtsimist. Kohapealne keevitamine on välistatud, eelistades moodulpoltidega montaaži, hoides paigalduse tasasuse hälbed 2 mm piires. See väldib tõhusalt ehitusprobleeme, nagu moodulite mikropraod ja konstruktsiooni deformatsioonid, lühendades samal ajal oluliselt ehitusgraafikuid ja vähendades kulusid. Võrreldes traditsiooniliste kinnitustega on need kvaliteetsed kaarekujulised reguleeritavad PV-kinnitused kerged, väga korrosioonikindlad, mitmekülgsed, hõlpsasti transporditavad ja tõhusalt paigaldatavad. Kogu tootesari on ISO9001 sertifikaadiga ja läbib 100% tehasekontrolli, et tagada stabiilne, kontrollitav kvaliteet.

Peamised müügiargumendid ja konkurentsieelised

1. Uuenduslik reguleerimisstruktuur suure kaldekohaga: omab kaarekujulist hingedega reguleerimismehhanismi, mis võimaldab pidevat ja vaba kalde reguleerimist vahemikus 5° kuni 60°, kohandudes paindlikult päikesetingimustega erinevatel laiuskraadidel.

2. Märkimisväärne energiatootmise kasv: standardsed käsitsi reguleeritavad mudelid suurendavad võimsust 8–12% võrra; valikulised nutikad jälgimismudelid võivad suurendada tootmist kuni 30%.

3. Kõrge tugevusega, korrosioonikindel alusmaterjal, mis sobib karmidesse keskkondadesse

Peamine teraskonstruktsioon: kasutab ülitugevat Q235 ja Q550 terast;

Korrosioonivastane kate: tsink-alumiinium-magneesiumkate tihedusega 120g/m²;

Korrosioonikindlus: läbis 5000-tunnise soolapihustustesti;

Tuule- ja koormustakistus: Talub Beauforti skaala 13 tuult; kandevõime 200kg/m²;

Kohaldatavad stsenaariumid: sobib erinevatesse karmidesse välistingimustesse, sealhulgas kõrge soolsusega rannikualadele, niisketele mägipiirkondadele ja loodete piirkondadele.

4. Täiustatud tootmine ja kõrge paigaldustäpsus: kasutab sujuvat integreeritud CNC-stantsimis- ja vormimisprotsessi modulaarse poltidega montaažikonstruktsiooniga, välistades vajaduse kohapealse keevitamise järele. Paigalduse tasasuse hälvet kontrollitakse 2 mm piires, vältides tõhusalt selliseid probleeme nagu mikropraod PV-moodulites ja konstruktsiooni deformatsioonid.

5. Paindlik hankimine, transport ja kohandamine: sellel on kerge üldine struktuur, mis hõlbustab pikamaatransporti ja kohapealset virnastamist. Toetab nii standardset hulgihanget kui ka mittestandardset kohandamist, mis põhineb konkreetsetel projektinõuetel.

6. Laiendatud garantii ja vastupidav struktuur: Kaasas 20-aastane garantii; põhikonstruktsioon pakub pikaajalist stabiilsust ja pikemat kasutusiga.

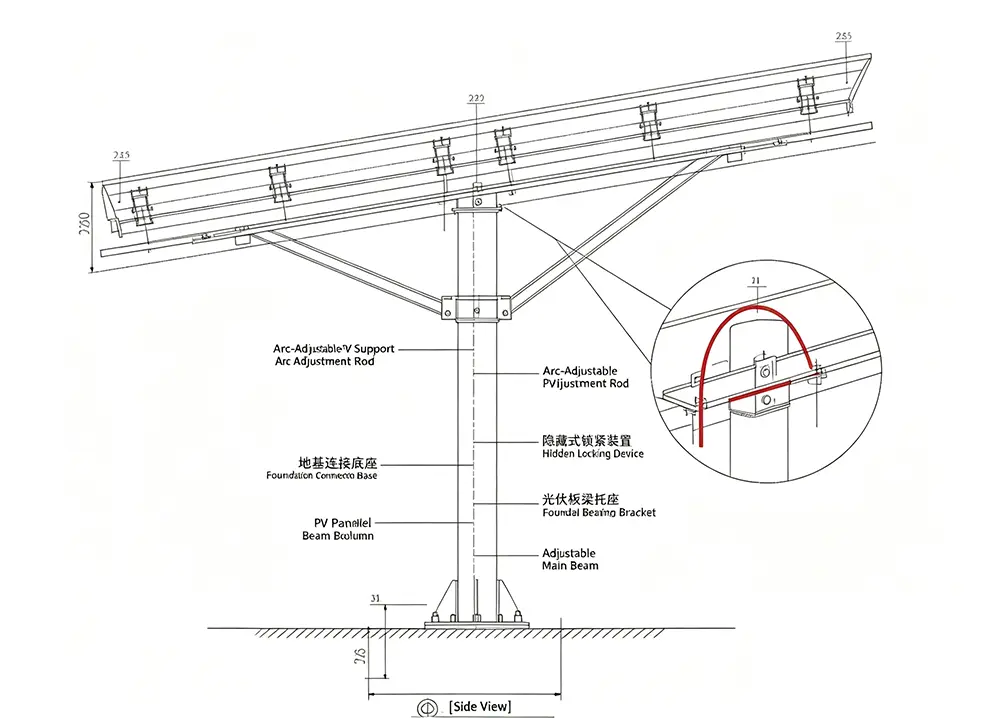

Tootemudel ja peamised tehnilised parameetrid

1. Alusmaterjal ja korrosioonivastane töötlus: põhikorpus on valmistatud Q235/Q550 ülitugevast konstruktsiooniterasest, millel on 120 g/m² tsink-alumiinium-magneesium korrosioonivastane kate. See on läbinud 5000-tunnise neutraalse soolapihustustesti, tagades vastupidavuse roostele ja vananemisele pikaajalisel välitingimustes kasutamisel.

2. Täppisvormimisprotsess: kasutab sujuvat integreeritud täppisvaltsimise ja CNC-stantsimise protsessi, tagades täpse mõõtmete positsioneerimise ja tugeva konstruktsiooni stabiilsuse.

3. Nurga reguleerimise mehhanism: Varustatud kaarekujulise hingedega reguleerimismehhanismiga, mis pakub 5°–60° reguleerimisvahemikku; mehhanism töötab sujuvalt ja on pikaajalisel kasutamisel vastupidav kinnikiilumisele või deformatsioonile.

4. Kandevõime ja tuuletakistus: tuuletakistus on hinnatud Beauforti skaala 13-ni, maksimaalne kandevõime 200 kg/m², tagades usaldusväärse jõudluse karmides välistingimustes.

5. Paigaldamise ja ehituse eelised: Modulaarne konstruktsioon koos täielikult poltidega kokkupandud sõlmega – välistab kohapealse keevitamise vajaduse – ja säilitab paigalduse tasasuse 2 mm tolerantsi piires.

6. Moodulite ühilduvus: toetab erinevaid konfiguratsioone, sealhulgas ühe mooduli ja mitmerealisi massiivipaigutusi; ühildub turul olevate peamiste monokristalliliste ja bifacial PV-moodulitega.

7. Kohandamisvõimalused: riiuli laiuse ja ulatuse spetsifikatsioone saab optimeerida ja kohandada, et need vastaksid konkreetsetele nõuetele, võttes arvesse erinevaid saidi tingimusi.

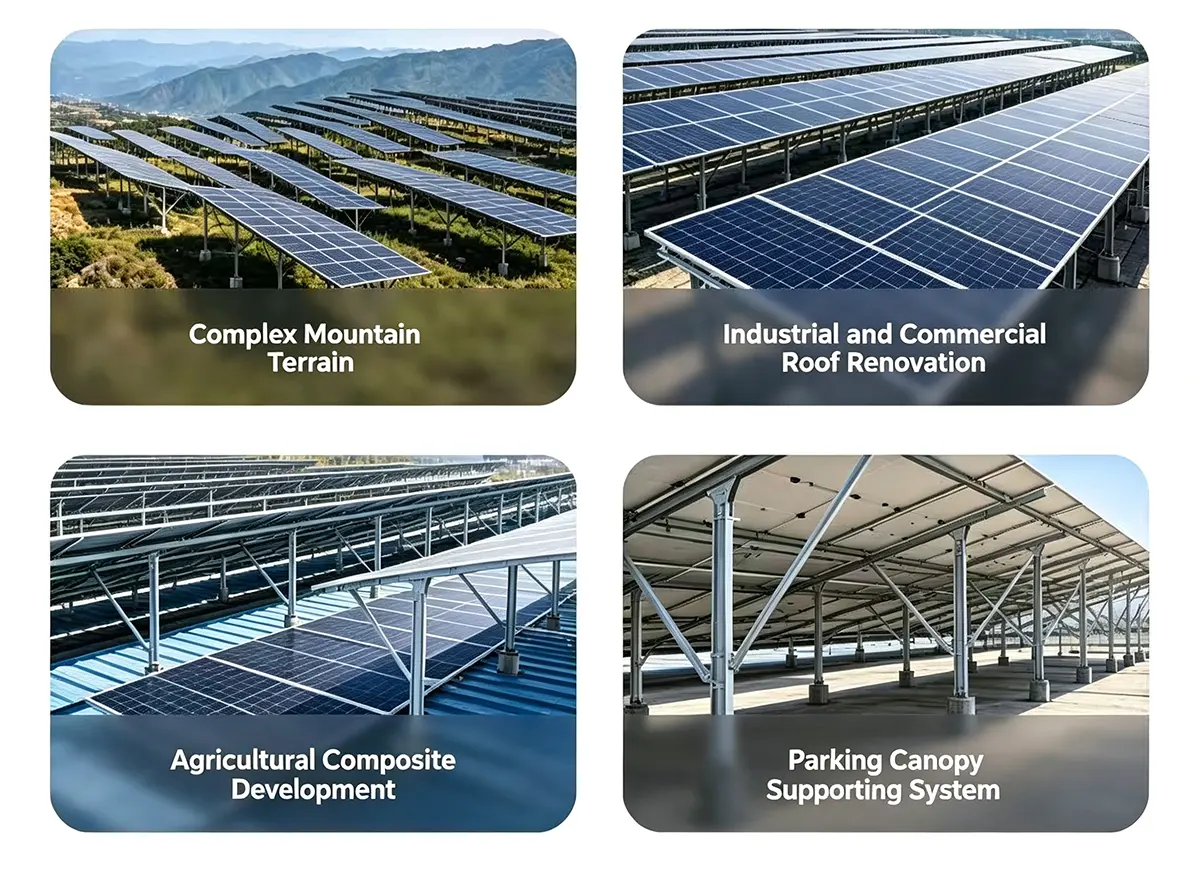

Lai valik rakendusi ja reaalseid projektijuhtumeid

1. Hõlmab erinevaid fotoelektriliste projektide stsenaariume: sobib paljudele projektidele, sealhulgas C&I (kaubanduslikud ja tööstuslikud) värvilised teraskivikatused, jaotatud PV plaatkatustel, maapinnale paigaldatavad fotoelektrijaamad mägisel maastikul, kalandurite fotoelektrilised ja agrovoltailised süsteemid, PV autovarjualused ja energiasäästlikud vanalinnade PV elamud.

2. Kohandatav keeruliste väliskeskkondadega: sobib paigaldamiseks erinevatele topograafiatele ja keskkondadele, sealhulgas avatud tasandikel, lainelisel mägisel maastikul, loodete ja rannikualadel, mis on altid kõrgele niiskusele ja taifuunidele.

3. Laialdased projektikogemused (siseriiklikud ja rahvusvahelised): edukalt ellu viidud üle saja etalonprojekti – sealhulgas ranniku tuulekindlad elektrijaamad, maapiirkondade agrogalvaanilised süsteemid, tööstuspargi katusel olevad fotogalvaanilised elektrijaamad ja suuremahulised PV autovarjualused – ning tooteid eksporditakse ka mitmesse Kagu- ja Lõuna-Aasia riiki.

4. Põhjalik reaalmaailma visuaalne tugi: kõikide koostööprojektide jaoks pakume tegelikke fotosid ja videoid, mis hõlmavad tehase tootmist, laadimist ja saatmist ning lõpetatud ehitusplatse.

5. Ühekordne kohandatud lahendusteenus: pakume mooduli paigutuse plaane, mis põhinevad saidi topograafial ja valgustingimustel, pakkudes terviklikke integreeritud lahendusi, mis hõlmavad paigaldusstruktuuri.

Täpne meisterlikkus · Kindel kvaliteeditagamine

1. Standardiseeritud kvaliteedikontrollisüsteem ja autoriteetsed testimisvolitused: tootmine järgib ISO9001 kvaliteedijuhtimisstandardeid; meil on põhjalikud kolmanda osapoole katsearuanded, mis hõlmavad korrosioonivastaseid omadusi ja mehaanilist kandevõimet.

2. Lõpust lõpuni suletud ahelaga kvaliteedikontroll: oleme loonud täieliku kvaliteedikontrolli ahela, mis hõlmab tooraine sissevõtmist, tembeldamist ja vormimist, katte kontrollimist ja valmistoote proovide võtmist.

3. Etapi- ja mitmetasandilised kontrollistandardid

Tooraine sissevõtmine: terasmaterjali spektroskoopiline analüüs;

Pooltoodete etapp: stantsimise täpsuse ja vormimismõõtmete kontrollimine;

Valmistoote etapp: Standardiseeritud soolapihustuse simulatsioonikatsed ja kandevõime survekatsed.

4. Tehasest väljumise kontrolli ranged nõuded: rakendame kõikide toodete puhul 100% kontrollipoliitikat enne nende tehasest lahkumist, vältides defektsete esemete turuletulekut nende tekkekohas.

Automatiseeritud tootmise ja partiide jälgitavuse haldamine: varustatud patenteeritud automatiseeritud tootmisliinidega, mis kasutavad täppismehaanilist valtsimist; iga partii proovid arhiveeritakse, et tagada partii täielik jälgitavus.

Professionaalne sõltumatu katselabor: kohapealne sõltumatu labor viib läbi rutiinseid ilmastikukindluse ja vananemise simulatsiooniteste, et pidevalt kontrollida toote vastupidavust välistingimustes.

Täielik ja kontrollitav testimisdokumentatsioon: kõigi kvalifikatsioonitunnistuste ja katsearuannete elektroonilised ja paberkoopiad on soovi korral saadaval.

Tõestatud võimetega otsene tootja – peamised konkurentsieelised

Enamik turul olevaid standardseid reguleeritavaid kinnitusklambreid kasutavad lihtsaid hingekonstruktsioone, mistõttu on need pikaajalisel välistingimustes kasutamisel väga vastuvõtlikud kinnikiilumise, roostetamise ja reguleerimispiirajate rikete suhtes. Seevastu meie kaarekujulisel kronsteinil on täiustatud, paksendatud kaarekujuline hingekonstruktsioon, mis tagab ühtlase koormuse jaotuse, vältides deformatsiooni või kinnikiilumist aastatepikkusel välitingimustes kasutamisel. Kuigi enamik konkureerivaid tooteid pakuvad ainult fikseeritud sammuga reguleerimist, võimaldab meie toode astmeteta, pidevat reguleerimist vahemikus 5° kuni 60°, maksimeerides päikesekiirgust ja suurendades energiatootlikkust.

Ühekordsed lahendused ja igakülgse tehnilise teeninduse garantii

1. Spetsiaalne üks-ühele müügieelne tehniline tugi: professionaalsed müügieelsed insenerid tagavad sihtotstarbelise projekti järelkontrolli, koostades tasuta esialgsed plaanid paigalduskonstruktsioonide paigutuste ja kaldenurga valiku jaoks, mis põhinevad tegelikel asukohatingimustel.

2. Täieliku tehnilise dokumentatsiooni tarnimine: CAD konstruktsioonijoonised ja tehnilised andmed mehaanilise koormuse arvutuste kohta esitatakse tellimuse vormistamisel; saadetisega on kaasas nii paberkandjal kui ka digitaalsed paigaldusjuhendid.

3. Mitmeformaadilised paigaldusjuhised: pärast tarnimist on saadaval kaugpaigaldusjuhend, mida toetavad illustreeritud juhendid ja standardsed õppevideod; suuremahuliste või keerukate projektide puhul saavad tehnilised töötajad pakkuda reaalajas võrguabi installiprobleemide lahendamiseks.

4. Pikaajaline terviklik garantii: 20-aastane garantii hõlmab kogu seadet. Pakume terviklikke lahendusi – sealhulgas remonti ja osade vahetust – kõikidele mitteinimlikest teguritest põhjustatud konstruktsioonikvaliteedi probleemidele garantiiajal.

5. Tõhus müügijärgne reageerimismehhanism: meie müügijärgne meeskond on valves 16 tundi päevas, 7 päeva nädalas. Anname rutiinsetele päringutele tagasisidet 2 tunni jooksul ja pakume terviklikke lahendusi keerulistele tehnilistele probleemidele 24 tunni jooksul.

6. Eluaegne tasuta tehniline tugi klientidele: pakume oma partneritele pidevaid tehnilisi teenuseid, sealhulgas tasuta täielikku konsultatsiooni uute projektiplaanide osas.

KKK

Millised on peamised kaalutlused PV paigaldussüsteemide paigaldamisel, kasutamisel ja hooldamisel?

Arvestada tuleb kolme põhipunktiga: Esiteks, vundamendi ehitamine – see peab arvestama maastiku ja koormuse arvutusi; mägistel aladel tagage vaia vundamendi stabiilsus ja rannikualadel kasutage tugevat lainekindlat ankurdamist. Teiseks, kaldenurgad ja lukustusmehhanismid – reguleeritavad või jälgitavad kinnitused nõuavad pärast reguleerimist mehaanilist lukustamist ning tugeva tuule (kiirused üle 20–25 m/s) või tugeva lume korral on reguleerimine rangelt keelatud. Kolmandaks, rutiinne hooldus – kontrollige regulaarselt roostet, ankru pinget (kriitiline paindlike kinnitussüsteemide puhul) ja mooduli klambreid, et vältida mooduli mikropragusid või konstruktsiooni ebastabiilsust.

Kui palju suureneb elektritootmine reguleeritavate PV-alustega võrreldes fikseeritud kinnitustega ja kas investeering tasub end ära?

Võrreldes fikseeritud alustega võivad käsitsi või elektriliselt reguleeritavad alused (hooajalise kalde reguleerimisega) suurendada elektritootmist keskmise ja kõrge laiuskraadi piirkondades 5–10% võrra; üheteljelised jälgimisalused võivad suurendada väljundit 15–20% ja kaheteljelised jälgimisalused 25–30%. Investeeringu tasuvus sõltub projekti ulatusest: väikesemahuliste elamuprojektide puhul tuleks eelistada fikseeritud kinnitusi (madalamate kulude tõttu), samas kui keskmise kuni suurte maapealsete jaamade puhul sõltub valik kohalikust päikesepaiste kestusest ja elektritariifidest – jälgimis- või reguleeritavad kinnitused pakuvad investeeringutasuvust tavaliselt 3–5 aasta jooksul.

Kuidas tuleks valida PV paigaldusmaterjale ja millised tegurid on erinevates keskkondades olulised?

Peamiste materjalide hulka kuuluvad süsinikteras (kuumtsingitud), alumiiniumsulam, roostevaba teras ja polümeermaterjalid (süsinikkiud/aramiid). Süsinikteras on oma kulutõhususe ja korrosioonikindluse tõttu eelistatud valik tavaliste maapealsete projektide jaoks. Ranniku-, soolapihustus- või "kalandus-PV-komplementaarsete" keskkondade puhul eelistatakse korrosioonikindluse suurendamiseks alumiiniumisulamit või roostevaba terast. Polümeermaterjalid sobivad kõrgel kõrgusel või stsenaariumides, mis nõuavad kergeid struktuure; kuigi kulud on suuremad, pakuvad need kaalu langetamisel olulisi eeliseid.

Millised on PV-kinnitussüsteemide peamised tüübid ja milliste stsenaariumide jaoks iga tüüp sobib?

PV-kinnitussüsteemid jagunevad peamiselt nelja tüüpi: fikseeritud kinnitused, reguleeritavad alused (käsitsi/elektrilised), painduvad kinnitused ja jälgimisalused (üheteljeline/kaheteljeline). Fikseeritud kinnitused sobivad väikesemahuliste maapealsete või katuseprojektide jaoks, millel on piiratud eelarve ja tasane maastik. Reguleeritavad kinnitused sobivad ideaalselt keskmise ja kõrge laiuskraadiga piirkondadele, kuna nende kaldenurki saab hooajaliselt muuta, et suurendada energiatootmist. Paindlikud kinnitused sobivad keerukate maastike jaoks, nagu mägised alad või "kalanduse ja päikeseenergia hübriidprojektid" ja pikaajaliste rakenduste jaoks. Jälgimisalused sobivad kõige paremini suuremahuliste maapealsete taimede jaoks kõrbetes või rohke päikesevalgusega tasandikel; Kuigi need pakuvad kõrgeimat energiatootmise efektiivsust, kaasnevad nendega ka suuremad kulud ja hooldusnõuded.

Standardne pakend ja tõhus logistika kohaletoimetamine

1. Standardne moodulpakendi disain: kaarekujulised reguleeritavad päikesepatarei kinnitusklambrid on lahti võetud mooduliteks ja pakendatud vastavalt standarditele. Pikad profiilid kinnitatakse paksendatud kootud kottidega ja tugevdatakse terasrihmadega; väikesed tarvikud – nagu poldid, liitmikud ja hinged – sorteeritakse ja pakitakse eraldi veekindlatesse kootud kottidesse, millel on selge märgistus, et vältida kadumist või segunemist.

2. Kahekihiline vihmakaitse, mis sobib pikamaatranspordiks: kogu saadetis sisaldab vihmakindlat kaitset, mis talub pikamaa mere- või maismaatransiiti ja on vastupidav hõõrdumisele peale-/mahalaadimisel, samuti vihma- ja niiskuskahjustustele.

3. Ühildub mitme transpordiliigiga: kaupu saab saata otse projekti asukohta veoautoga või pakendada konteineritesse, et täita ülemere ekspordi nõudeid.

4. Otsene saadetis meie enda tehasest paindlike, kontrollitavate tarneaegadega: saadetised pärinevad otse meie Tianjini tootmisüksusest; standardspetsifikatsiooniga tooted on laost saadaval...

5. Täielikult nähtav saatmisprotsess lihtsaks kontrollimiseks: iga saadetise jaoks pakume reaalajas laadimisprotsessi fotosid ja üksikasjalikku lastimanifesti. Kaubad loendatakse ja kontrollitakse tükkhaaval enne laadimist ning dokumentatsiooni/pilte jagatakse kliendiga, et hõlbustada vastuvõtmist.
