A Kallutatud üheteljeline päikesejälgimissüsteemvõimaldab fotogalvaanilistel moodulitel pöörata ümber ühe kaldtelje, aidates säilitada päikese poole soodsamat nurka kogu päeva jooksul. Võrreldes fikseeritud kaldega paigaldusega võib see lähenemine suurendada moodulite poolt vastuvõetavat päikesekiirgust, säilitades samas lihtsama mehaanilise arhitektuuri kui kaheteljeline jälgimine. Selles artiklis selgitatakse, kuidas kaldteljega jälgimine töötab, milliseid projektiprobleeme see lahendab, kuidas süsteemi komponendid mõjutavad jõudlust ning mida peaksid insenerid ja projektiarendajad usaldusväärse jälgimislahenduse kavandamisel arvestama. Samuti uuritakse paigaldustingimusi, konstruktsiooni, juhtimisstrateegiaid, hooldust, energiasaagist ja projekti pikaajalist väärtust.
Päikese fotogalvaanilised moodulid toodavad elektrit, muutes päikesevalguse elektrienergiaks. Moodulisse jõudva kasuliku päikesekiirguse hulk muutub aga pidevalt, kui päike liigub üle taeva. Fikseeritud kaldega PV-struktuur säilitab ühe etteantud orientatsiooni, mis tähendab, et selle nurk päikese suhtes on optimaalne ainult teatud perioodidel.
See tekitab praktilise väljakutse arendajatele, kes soovivad suurendada energiatootmist ilma täielikult kaheteljelise jälgimissüsteemi keerukust tutvustamata. AKallutatud üheteljeline päikesejälgimissüsteemkõrvaldab selle tühimiku, võimaldades PV-massiivil pöörata ümber ühe kaldtelje.
Üheteljelist jälgimist kasutatakse juba laialdaselt fotogalvaanilistes rakendustes, eriti suuremates päikeseenergiaseadmetes. Uuringud on näidanud, et üheteljelised süsteemid võivad fikseeritud kaldega süsteemidega võrreldes anda märkimisväärset energiakasu, kuigi tegelik võimendus sõltub suuresti laiuskraadist, ilmast, süsteemi geomeetriast, varjutusest ja töötingimustest. :contentReference[oaicite:0]{index=0}
Kallutatud teljega konfiguratsioon lisab veel ühe kujundusmuutuja: pöörlemistelg on pigem kaldu kui täiesti horisontaalne või vertikaalne. See geomeetria võib olla eriti kasulik, kui projekti asukoht, laiuskraad, maastik ja soovitud päikesetrajektoor muudavad kaldtelje soodsaks.
Kallutatud üheteljeline päikesejälgimissüsteem on fotogalvaaniline paigalduskonstruktsioon, milles päikesemoodulid pöörlevad ümber ühe telje, mis on paigaldatud horisontaalse maapinna suhtes nurga all.
Erinevalt fikseeritud PV paigalduskonstruktsioonist ei ole moodulid püsivalt ühes asendis lukustatud. Mootoriga ajamimehhanism muudab nende nurgaasendit päeva jooksul vastavalt jälgimisstrateegiale. Erinevalt kaheteljelisest jälgijast kasutab süsteem aga ainult ühte pöörlemisvabadusastet.
Tehnilises kirjanduses kirjeldatakse üldiselt kallutatud üheteljelist jälgijat kui süsteemi, mille pöörlemistelg jääb horisontaalse ja vertikaalse vahele. Telje kaldenurka saab valida vastavalt geograafilisele asukohale, päikese geomeetriale, konstruktsiooninõuetele ja projekti eesmärkidele. :contentReference[oaicite:1]{index=1}
Põhikontseptsiooni võib kokku võtta järgmiselt:
Tööpõhimõte on arusaadav: jälgija muudab PV-massiivi orientatsiooni nii, et moodulid saaksid erinevatel kellaaegadel päikesevalgust soodsama nurga all.
Tüüpiline süsteem algab konstruktsiooniteljest, mida toetavad vundamendid ja laagrisõlmed. PV-moodulid paigaldatakse pöördemomendi torule või samaväärsele konstruktsioonitaalale. Mootor ja ülekandemehhanism pööravad seejärel massiivi ümber kaldtelje.
Kontroller saab kasutada programmeeritud päikese asukoha arvutusi, ajateavet, geograafilisi koordinaate, andureid või nende sisendite kombinatsiooni. Seejärel määrab jälgimisstrateegia massiivi sobiva asukoha.
Kallutatud telje jälgimise uurimine on näidanud, et optimeeritud pöörlemine ümber kaldtelje võib parandada energia ammutamist võrreldes teatud alternatiivsete jälgimisviisidega, eriti konkreetsete laiuskraadide ja ilmastikutingimuste korral. :contentReference[oaicite:2]{index=2}
Jälgimist ei tohiks aga vaadelda kui universaalset protsenditõusu. Tegelik energiakasu sõltub kogu projekti keskkonnast. Hästi läbimõeldud jälgija peab arvestama päikeseteega, maastikuga, mooduli konfiguratsiooniga, ridade vahega, varjundiga, tuuleoludega ja tööstrateegiaga.
Usaldusväärne kallutatav üheteljeline päikesejälgimissüsteem on midagi enamat kui pöörlev raam. Mehaanilised, elektrilised, konstruktsiooni- ja juhtimiselemendid peavad töötama koos.
| Komponent | Esmane funktsioon | Peamised kaalutlused |
|---|---|---|
| Tugistruktuur | Toetab PV-mooduleid ja jaotab konstruktsioonikoormust | Tugevus, jäikus, korrosioonikindlus |
| Kaldtelg | Määrab pöörlemise geomeetria | Telje nurk, joondus, jäikus |
| Veomootor | Tagab pöörleva liikumise | Pöördemoment, töökindlus, energiatarve |
| Käigukast või pöördajam | Kannab motoorse jõu konstruktsioonile üle | Kandevõime ja mehaaniline vastupidavus |
| Kontroller | Arvutab ja haldab jälgimispositsioone | Täpsus, suhtlus, juhtimisloogika |
| Positsiooni tagasiside | Kinnitab massiivi tegeliku asukoha | Täpsus ja veatuvastus |
| Sihtasutus | Kannab konstruktsioonikoormused maapinnale | Pinnase tingimused, koormused, paigaldusviis |
| Ohutussüsteem | Kaitseb jälgijat ebatavalistes tingimustes | Tuulekaitse, piirangud, avariikontroll |
Jälgimistehnoloogia paigaldamise kõige olulisem põhjus on mooduli pinna ja sissetuleva päikesevalguse vahelise suhte parandamine. Päevasel ajal liikudes suudab massiiv sobivates tingimustes püüda rohkem otsest päikesekiirgust kui statsionaarne struktuur.
Eksperimentaalsed uuringud kallutatud üheteljelise jälgimise kohta on teatanud mõõdetavast energiakasvust võrreldes fikseeritud süsteemidega, näidates samas, et jõudlus varieerub märkimisväärselt sõltuvalt ilmastikutingimustest. :contentReference[oaicite:3]{index=3}
Kaheteljeline jälgija võib jälgida päikest kahes mõõtmes, kuid see nõuab täiendavat mehaanilist liikumist, juhtseadiseid ja komponente. Üheteljeline jälgija tagab ühe astme liikumist, luues potentsiaalselt lihtsama mehaanilise arhitektuuri.
See tasakaal täiendava energia kogumise ja mehaanilise keerukuse vahel muudab üheteljelise jälgimise atraktiivseks paljude suuremate PV-projektide jaoks.
Kald pöörlemistelje saab konfigureerida vastavalt projekti geomeetriale. See võib olla väärtuslik saitidel, kus tavaline horisontaalne jälgimisseade ei ole kõige sobivam lahendus.
Kallakuga või keerulise maastikuga projektide puhul muutub ehituskonstruktsioon eriti oluliseks. Jälgija tuleb konstrueerida vastavalt tegelikele saiditingimustele, mitte lihtsalt standardse konfiguratsiooni rakendamisele.
Uuringud on näidanud, et optimeeritud üheteljeline jälgimine võib suurendada iga-aastast päikeseenergia kogumist võrreldes fikseeritud PV konfiguratsioonidega. Ühes avaldatud analüüsis uudse kaldteljelise struktuuri kohta teatati iga-aastasest langevast kiirgusest, mis moodustab uuringutingimustes 96,40% selle modelleeritud kaheteljelisest võrdlussüsteemist. :contentReference[oaicite:4]{index=4}
Seda tulemust tuleks mõista pigem määratletud eelduste alusel tehtud uurimistulemusena kui universaalse tulemustagatisena. Projektipõhine simulatsioon on endiselt oluline.
Päikeseenergiaprojektide arendajad seisavad tavaliselt silmitsi mitme konkureeriva nõudega: suurem energiatootlus, mõistlikud kapitalikulud, piiratud hooldus, keeruline maastik, muutuv ilm ja pikk kasutusiga.
| tegur | Fikseeritud kaldega PV | Kallutatud ühe telje jälgimine |
|---|---|---|
| Mooduli liikumine | Mitte ühtegi | Üks pöörlemistelg |
| Mehaaniline keerukus | Madal | Mõõdukas |
| Energia kogumine | Määratud fikseeritud orientatsiooni järgi | Saab parandada sobivates päikesetingimustes |
| Hooldus | Üldiselt piiratud | Nõuab liikuvate komponentide kontrolli |
| Juhtimissüsteem | Minimaalne | Nõutav |
| Ilmastikukaitse | Passiivne ehituskonstruktsioon | Võib sisaldada automaatset kaitsvat positsioneerimist |
| Saidi kohandatavus | Kõrge tavapärase maastiku jaoks | Saab konstrueerida spetsiaalse maastiku ja geomeetria jaoks |
Õige lahendus sõltub seega projekti tehnilistest ja rahalistest eesmärkidest. Jälgimine lisab komponente ja paigaldusnõudeid, nii et täiendavat energiatootlust tuleks hinnata lisatud kapitali-, hooldus- ja töönõuete alusel.
Laiuskraadil on suur mõju päikese näivale liikumisele. Telje kalde- ja jälgimisalgoritm tuleks seetõttu kujundada vastavalt projekti tegelikule asukohale, mitte kopeerida otse teisest paigaldusest.
Päikesejälgijate konstruktsioonid töötavad väljas aastaid ning peavad vastu pidama tuulele, vihmale, temperatuurimuutustele ja muudele keskkonnakoormustele. Tuul on eriti oluline, kuna PV-massiivid võivad toimida suure aerodünaamilise pinnana.
Konstruktsiooniprojekteerimine peaks hindama mooduli kaalu, tuule rõhku, vundamendi võimsust, ajami pöördemomenti, läbipainet, ühenduse tugevust ja dünaamilist käitumist.

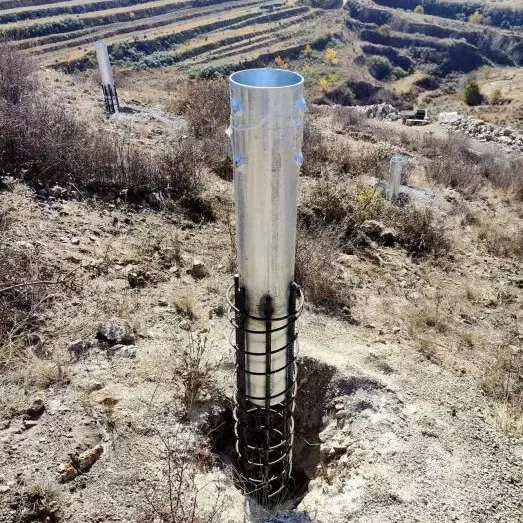

Vundament kannab jälgija koormused maasse. Seetõttu tuleks enne vundamendi projekti lõpetamist arvesse võtta pinnase kandevõimet, geoloogilisi tingimusi, põhjavett, paigaldusseadmeid ja kohalikke ehitustavasid.
Jälgimistäpsus mõjutab PV-massiivi orientatsiooni. Ülemäärased positsioneerimisvead võivad vähendada jälgimisest saadavat kasu, samas kui tarbetult agressiivsed täpsusnõuded võivad süsteemi keerukust suurendada.
Praktiline juhtimissüsteem peaks tasakaalustama jälgimise täpsust, mootori tööd, energiatarbimist, komponentide kulumist ja töökoha tingimusi.
Kui päike on madalal, võivad külgnevad read üksteisele varju heita. Jälgimisstrateegia võib sisaldada tagasiliikumise loogikat, et vähendada rea-reale varjutamist teatud perioodidel.

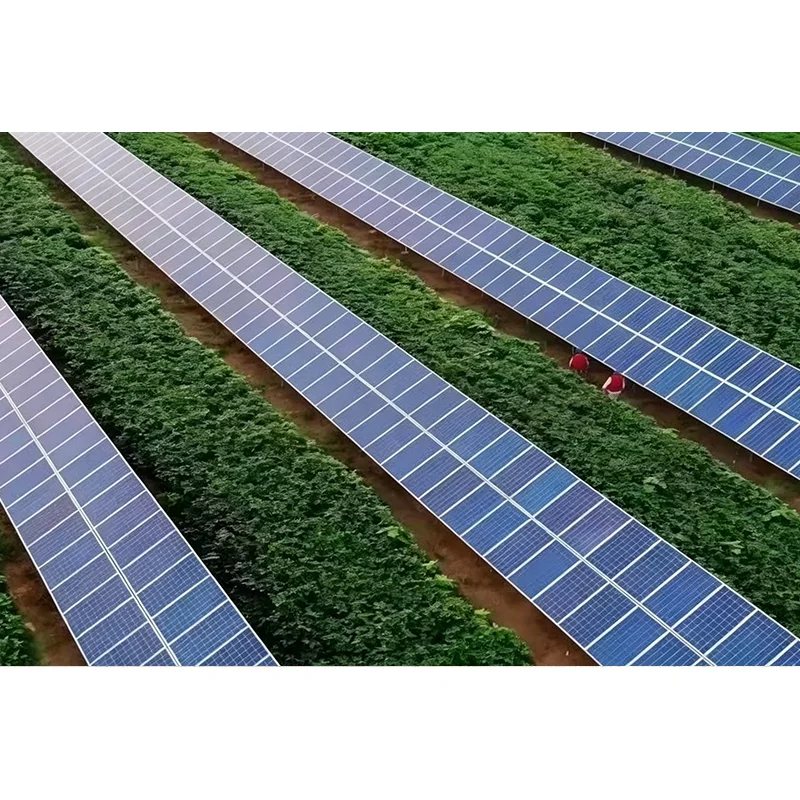

See on eriti oluline suurtes fotoelektrijaamades, kus paralleelselt võivad töötada sadu või tuhandeid mooduleid.
Tuulekaitset tuleks kaaluda mehaanilise ja juhtimisprojekti algusest peale. Jälgija võib liikuda etteantud hoiuasendisse, kui tuuletingimused ületavad kindlaksmääratud läve.
Tegelik ladustamisstrateegia tuleb kindlaks määrata konstruktsiooniarvutuste, kohalike tuuleandmete, jälgija geomeetria ja tootja tehniliste kirjelduste põhjal.
Kallutatud üheteljelist päikesejälgimissüsteemi võib kaaluda mitmesuguste fotogalvaaniliste projektide jaoks, kus täiendav energia kogumine ja koha kohandatavus õigustavad täiendavat mehaanilist süsteemi.
Iga rakenduse sobivust tuleks kontrollida kohaspetsiifilise projekteerimise, päikeseressursside analüüsi, struktuuri hindamise ja finantsmodelleerimisega.
Kuna jälgimissüsteem sisaldab liikuvaid komponente, tuleks hoolduse planeerimist alustada enne paigaldamist. Regulaarne ülevaatus võib tuvastada probleemid enne, kui need muutuvad suurteks riketeks.
Töökindlust ei määra ainult üks komponent. Konstruktsiooniprojekteerimine, materjalide valik, ajamitehnoloogia, kontrolleri kvaliteet, paigaldustäpsus ja hooldusprotseduurid aitavad kaasa süsteemi lõplikule jõudlusele.
Enne kallutatud üheteljelise jälgimislahenduse kasutuselevõttu peaksid projektirühmad uurima järgmisi küsimusi.
Need küsimused aitavad muuta jälgija valiku tootevõrdlusest täielikuks projektitehniliseks otsuseks.
Päikeseenergia jälgimise projektide puhul on konstruktsioonimaterjalid süsteemi pikaajalise toimimise oluline osa. Tugikonstruktsioonis peab olema piisav mehaaniline tugevus mõõtmete stabiilsuse, korrosioonikindluse, valmistamise järjepidevuse ja paigalduskeskkonnaga ühilduvusega.
Guojian Steel (Tianjin) Co., Ltd.võib pidada terasega seotud tarnepartneriks, kui päikesejälgijate tootjad ja projektiintegraatorid hindavad konstruktsioonimaterjalide nõudeid. Jälgimisseadmete puhul tuleks materjali valik kooskõlastada lõpliku konstruktsiooniprojekti, laadimistingimuste, pinnatöötluse nõuete, ühendusmeetodi ja eeldatava teeninduskeskkonnaga.
Rahvusvaheliste fotoelektriliste projektide puhul on materjali spetsifikatsioonide ja tootmiskvaliteedi järjepidevus eriti oluline, kuna jälgimisstruktuurid võivad sisaldada paljusid omavahel ühendatud komponente. Nõuetekohane materjalidokumentatsioon ja kvaliteedikontroll võivad toetada prognoositavamat valmistamist ja paigaldamist.
Kallutatud üheteljeline päikesejälgija on fotogalvaaniline kinnitussüsteem, mis pöörab PV-mooduleid ümber ühe telje, mis on horisontaalse maa suhtes kaldu. Süsteem järgib päikest, kasutades ühte pöörlemisvabadusastet.
Fikseeritud kinnitussüsteem hoiab mooduleid ühes asendis, samal ajal kui kallutatud jälgimisseade muudab töötamise ajal mooduli nurka. See liikumine võib suurendada päikeseenergia kogumist sobivas kohas ja ilmastikutingimustes.
Seda saab konstrueerida teatud kaldega või keerukate kohtade jaoks, kuid sobivus sõltub maastiku geomeetriast, vundamendi tingimustest, jälgimisseadme konstruktsioonist, ridade paigutusest ja konstruktsiooni koormusest. Vajalik on kohaspetsiifiline tehniline hindamine.
Jälgimine võib suurendada energia kogumist võrreldes fikseeritud süsteemiga, kuid tegelik paranemine sõltub asukohast, päikesekiirgusest, ilmast, jälgija geomeetriast, varjutusest, juhtimisstrateegiast ja süsteemi saadavusest. Avaldatud eksperimentaalsed ja simulatsiooniuuringud näitavad kasu konkreetsetes tingimustes, mitte ühe universaalse protsendiga. :contentReference[oaicite:5]{index=5}
Kaldtelg muudab massiivi liikumise geomeetriat ja võib pakkuda teatud asukohtade ja projekti konfiguratsioonide jaoks sobivamat jälgimistrajektoori. Telje kalle tuleks määrata päikese geomeetria ja tehnilise analüüsi abil.
Peamised komponendid hõlmavad tavaliselt konstruktsiooni tuge, kaldu pöörlemistelge, laagreid, ajamimootorit, käigukasti või pöördmehhanismi, kontrollerit, asendi tagasiside süsteemi, vundamenti, juhtmeid ja ohutusmehhanisme.
Jah. Kuna süsteem sisaldab liikuvaid mehaanilisi komponente, on soovitatav ajamite, laagrite, kinnitusdetailide, konstruktsiooniühenduste, elektriseadmete, juhtimissüsteemide ja kaitsefunktsioonide regulaarne ülevaatus.
Ei. Projekti sobivus sõltub päikeseressursist, laiuskraadist, maastikust, tuuletingimustest, maa konfiguratsioonist, struktuurinõuetest, paigalduskuludest, hooldusvõimalustest ja eeldatavast energiasaagist. Enne süsteemi valimist tuleks läbi viia projektipõhine hindamine.
A Kallutatud üheteljeline päikesejälgimissüsteempakub praktilist lähenemisviisi fotogalvaaniliste moodulite dünaamilise päikesekiirguse suurendamiseks, säilitades samal ajal ühe pöörlemismehhanismi. Selle kaldtelg annab süsteemi geomeetrias täiendavat paindlikkust ja võib olla kasulik valitud asukohtade ja maastikutingimuste jaoks.
Tehnoloogia väärtus ei tulene aga ainult liikumise jälgimisest. Edukad projektid nõuavad kooskõlastatud otsuseid, mis hõlmavad päikese geomeetriat, konstruktsiooni tugevust, vundamendi projekteerimist, ajamitehnoloogiat, juhtimisalgoritme, varjude haldamist, tuulekaitset, materjali kvaliteeti, paigaldustäpsust ja pikaajalist hooldust.
Arendajate ja insenerimeeskondade jaoks on kõige tõhusam viis hinnata kogu süsteemi tegeliku saidi suhtes, mitte tugineda üldisele energiakasumi näitajale. Sobivate tehniliste ja kvaliteetsete konstruktsioonimaterjalidega võib üheteljeline jälgimine saada usaldusväärse ja produktiivse fotogalvaanilise paigalduse oluliseks osaks.
