A juhtsiinon midagi enamat kui lihtne metallrada. See on täppiskomponent, mis vastutab kontrollitud liikumise, joonduse, stabiilsuse ja ohutuse säilitamise eest süsteemides, kus sujuv ja korratav liikumine on oluline. Liftipaigaldistest tööstusseadmeteni peab õige juhtsiin ühendama mõõtmete täpsuse, konstruktsiooni tugevuse, pinnakvaliteedi, usaldusväärse paigalduse ja pikaajalise vastupidavuse. See juhend selgitab, kuidas juhtsiinid töötavad, mis määrab nende jõudluse, kuidas valida õige spetsifikatsioon ja mida ostjad peaksid enne tellimuse esitamist kontrollima.
1. Juhtrööpa põhitõed

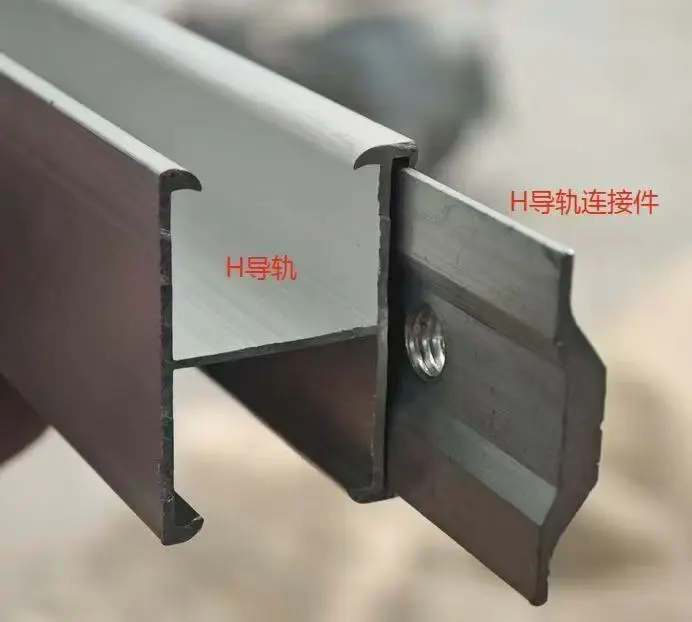

Juhtsiin on jäik lineaarne komponent, mis on ette nähtud liikuva osa teekonna juhtimiseks. Selle asemel, et võimaldada komponendil mitmes suunas vabalt liikuda, loob rööbas kindlaksmääratud liikumistee ja aitab säilitada ühtlast joondust kogu töö ajal.
Liftisüsteemides paigaldatakse juhtsiinid vertikaalselt šahti sisse, et juhtida liftikabiini ja vastukaalu. Kaasaegsed liftistandardid seavad konkreetsed nõuded juhtrööpa materjalile, mõõtmetele, geomeetriale, pinnaviimistlusele, ühendustele, läbipaindele ja konstruktsiooni jõudlusele. Näiteks ISO 8100-33:2022 määrab kindlaks klassid ja kvaliteedi, mõõtmete ja geomeetrilised tolerantsid, pinnaviimistluse ja tähistusnõuded standardiseeritud T-tüüpi juhtsiinidele, mida kasutatakse liftikabiinide ja vastukaalude jaoks.
Tööstusmasinate puhul võib see termin kirjeldada laiemat valikut lineaarse juhtimise komponente. Täpne ristlõige, materjal, kõvadus, kinnitusviis ja pinnatöötlus sõltuvad masinast ja töökeskkonnast.
2. Kuidas juhtsiin töötab
Juhtrööpa toimivus tuleneb rööpa, liikuva sõlme, kinnitusklambrite, juhtkingade või -rullikute, liigendite ja ümbritseva konstruktsiooni vastastikusest mõjust. Iga element peab koos töötama. Kvaliteetne rööp ei suuda kompenseerida halba paigaldust, vale joondamist või sobimatut tugiriistvara.
Kontrollitud reisitee säilitamine
Rööp tagab fikseeritud tugipinna. Juhtkingad, rullid, rattad või muud juhtelemendid järgivad seda pinda, vähendades soovimatut liikumist ja hoides seadmeid joondatud.
Külgjõudude käsitlemine
Liikuvad koormad võivad kiirendamisel, aeglustamisel, laadimisel, mahalaadimisel, vibratsioonil või hädaseiskamisel tekitada külgjõude. Piisavalt jäik juhtsiinide süsteem aitab neile jõududele vastu seista, piirates samas liigset läbipainde.
Sujuva toimimise toetamine
Rööpa sirgus ja pinna seisund mõjutavad otseselt liikuva komponendi käitumist. Halb geomeetria, kahjustatud pinnad, saastumine või valesti ühendatud rööbaste osad võivad suurendada müra, vibratsiooni, kulumist ja hooldusvajadusi.
Liftirakenduste puhul nõuab standard EN 81-20, et juhtrööpad, nende liigendid ja kinnitused peavad vastu ohutu kasutamisega seotud koormustele ja jõududele, samas kui läbipainded peavad jääma piisavalt kontrollituks, et vältida uste, turvaseadmete või liikuvate komponentide häirimist.
3. Peamised juhtrööpa rakendused
Juhtsiine kasutatakse kõikjal, kus on vaja kontrollitud lineaarset või vertikaalset liikumist. Kuigi lifti juhtrööpad on ühed äratuntavamad näited, kehtib selle aluseks olev inseneriprintsiip paljudes tööstusharudes.
| Rakendus | Esmane funktsioon | Olulised kaalutlused |
|---|---|---|
| Reisijate liftid | Juhtige autot ja vastukaalu | Joondamine, sõidumugavus, tugevus, läbipaine, pinna kvaliteet |
| Kaubaveo liftid | Kontrollige liikumist suuremate koormuste korral | Kandevõime, konstruktsiooni jäikus, vastupidavus |
| Tööstusseadmed | Pakkuge korratavat lineaarset juhtimist | Koormuse suund, kiirus, kulumine, paigaldustäpsus |
| Materjalikäitlussüsteemid | Juhtige liikuvaid platvorme ja komponente | Pidev töö, saastumine, juurdepääs hooldusele |
| Automatiseerimismasinad | Säilitage komponentide täpne paigutus | Mõõtude tolerants, pinnaviimistlus, korratavus |
| Spetsiaalsed tõstesüsteemid | Kontrollige vertikaalset või kaldu liikumist | Koormustingimused, ohutusnõuded, kokkupuude keskkonnaga |
Liftiseadmetes ei ole juhtsiinid pelgalt positsioneerimiskomponendid. Samuti võivad need turvasüsteemidega suhelda ebatavalistes töötingimustes. Näiteks California liftide eeskirjad nõuavad, et liftikabiinid ja vastukaalud peavad olema varustatud juhtrööbastega ning täpsustavad nõuded rööpa materjali, sektsioonide, tugede, kinnituste ja konstruktsiooni toimivuse kohta.
4. Materjalid ja tootmine
Terast kasutatakse laialdaselt nõudlikes juhtsiinide rakendustes, kuna see pakub kasulikku kombinatsiooni tugevusest, jäikusest, töödeldavusest, kulumiskindlusest ja mõõtmete stabiilsusest. Kuid lihtsalt „terase” määramisest ei piisa. Materjali klass ja tootmisprotsess peavad vastama tegelikule rakendusele.
Külmtõmmatud juhtsiinid
Külmtõmbamine võib pakkuda kontrollitud mõõtmeid ja ühtlast profiili. See muudab selle sobivaks rakendusteks, kus mõõtmete täpsus ja pinnaomadused on olulised.
Töödeldud juhtsiinid
Töötlemist saab kasutada, kui on vaja rangemat geomeetrilist juhtimist või teatud pinnatingimusi. ISO 8100-33 määratleb standardiseeritud T-tüüpi lifti juhtsiinide külmtõmmatud ja mehaaniliselt töödeldud tootmisviisid.
Pinnatöötlus
Olenevalt keskkonnast võib olla vajalik kaitse korrosiooni eest. Täiendava pinnakaitse asjakohasuse kindlaksmääramisel tuleks arvesse võtta ladustamis-, transport-, paigaldus- ja pikaajalisi töötingimusi.
5. Peamised jõudlustegurid
Mitmed tehnilised omadused määravad kindlaks, kas juhtsiin töötab oma kasutusea jooksul usaldusväärselt.
Üks enim tähelepanuta jäetud tegureid on rööpa läbipainde, kronsteini läbipainde, juhtkinga kliirensi ja rööpa sirguse koosmõju. Lifti ohutusnõuetes tunnistatakse selgesõnaliselt, et neid tegureid tuleb käsitleda koos, mitte eraldi.
6. Juhtrööpa valimise juhend
Õige juhtrööpa valimine algab pigem rakendusest kui tootekataloogist. Ühes süsteemis hästi töötav rööbas võib teise jaoks sobida, kuna koormus, kiirus, rööpavahe, tugitingimused, töökeskkond ja ohutusnõuded võivad olla väga erinevad.
1. samm: määrake koormus
Määrake liikuv kogumass ja tuvastage staatiline, dünaamiline, löök-, pidurdus- ja külgkoormus. Liftirakenduste puhul võivad rööbaste nõudeid mõjutada kabiini kaal, nimikoormus, vastukaalu konfiguratsioon, kiirus, turvavarustus ja kronsteini vahekaugus.
2. samm: kinnitage rööbastee profiil
Ristlõike kuju peab vastama seadmetele ja asjakohastele spetsifikatsioonidele. T-tüüpi juhtsiinid on liftirakenduste jaoks laialdaselt standardiseeritud, samas kui tööstusmasinad võivad vajada kohandatud profiile.
3. samm: kontrollige mõõtmete nõudeid
Kinnitage rööpa kõrgus, laius, paksus, pikkus, paigaldusava paigutus, kui see on olemas, liigendi konfiguratsioon ja lubatud tolerantsid.
4. samm: kaaluge keskkonda
- Paigaldamine sise- või välistingimustesse
- Niiskus ja kokkupuude veega
- Tolm, kemikaalid või tööstuslikud saasteained
- Temperatuuri kõikumine
- Säilitusaeg enne paigaldamist
- Nõutav hooldussagedus
5. samm: kinnitage ühilduvus

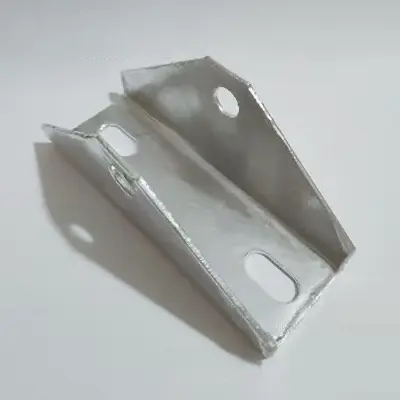

Juhtrööpa tuleks hinnata tervikliku süsteemi osana. Enne tellimuse vormistamist kontrollige ühilduvust sulgude, klambrite, kalaplaatide, juhtkingade, rullide, turvaseadmete ja tugistruktuuriga.
| Ostja küsimus | Miks see on oluline |
|---|---|
| Millist koormust rööp kannab? | Määrab vajaliku konstruktsioonivõime ja jäikuse. |
| Mis on töökiirus? | Suurem kiirus võib muuta joonduse, vibratsiooni ja pinnakvaliteedi kriitilisemaks. |
| Millist rööpaprofiili on vaja? | Tagab mehaanilise ühilduvuse juhtsüsteemiga. |
| Millised tolerantsid on vastuvõetavad? | Kontrollib paigalduse täpsust ja töö järjepidevust. |
| Kuhu rööpa paigaldatakse? | Aitab määrata korrosioonikaitset ja materjalinõudeid. |
| Milline standard kehtib? | Takistab tehniliselt kokkusobimatu toote ostmist. |
7. Paigaldamine ja hooldus
Isegi kvaliteetne juhtsiin võib halvasti töötada, kui paigaldustäpsust eiratakse. Rööbaste joondamist tuleks kontrollida kogu paigaldusprotsessi vältel, mitte alles pärast kõigi sektsioonide kokkupanemist.
Paigaldamise prioriteedid
- Enne paigaldamist kontrollige rööpaid nähtavate kahjustuste, korrosiooni, deformatsiooni või saastumise suhtes.
- Kontrollige paigalduse võrdluspunkte ja kronsteini asukohti.
- Säilitage kogu süsteemis määratud joondus ja vahekaugus.
- Veenduge, et liigendid on korralikult paigaldatud ja kinnitatud.
- Kontrollige kinnitusvahendeid ja tugikomponente vastavalt kehtivatele spetsifikatsioonidele.
- Enne kasutuselevõttu teostage lõplik liikumis- ja joonduskontroll.
Lifti nõuded tunnistavad ka kinnituste paindlikkuse ja hoone liikumise tähtsust. Standardis EN 81-20 nõutakse juhtsiinide kinnitusvahendeid, et võtta arvesse selliseid mõjusid nagu tavaline hoone vajutus või betooni kokkutõmbumine, vältides samal ajal kinnitusdetailide pöörlemist, mis võib rööpad vabastada.
Rutiinne hooldus
Hooldus peaks keskenduma kulumismärkidele, ebatavalisele vibratsioonile, korrosioonile, lahtistele kinnitustele, kahjustatud pindadele, ebatavalisele mürale ja jooksukäitumise muutustele. Kui rakendus hõlmab ohutuskriitilisi seadmeid, tuleb kontrollimisel järgida seadme tootja juhiseid ja kehtivaid kohalikke nõudeid.
8. Kvaliteedikontrolli kontrollnimekiri
Ostjad, kes hankivad juhtrööpasid mahu järgi, peaksid enne tootmise alustamist looma selge kontrolliprotsessi. See vähendab riski saada vastu komponente, mis tehniliselt vastavad nominaalsele spetsifikatsioonile, kuid tekitavad paigaldamise ajal probleeme.
- Materjali kontrollimine:Kinnitage kindlaksmääratud terase klass ja asjakohane materjali dokumentatsioon.
- Mõõtmete kontroll:Kontrollige profiili kriitilisi mõõtmeid kinnitatud jooniste või spetsifikatsioonide alusel.
- Sirguse kontroll:Veenduge, et rööpa geomeetria jääks nõutava tolerantsi piiridesse.
- Pinna kontroll:Otsige kriimustusi, mõlke, pragusid, korrosiooni või muid defekte, mis võivad jõudlust mõjutada.
- Ühine kontroll:Kontrollige ühenduspindu ja ühenduskomponente.
- Pikkuse kinnitus:Kinnitage individuaalsed rööpapikkused ja lubatud tolerantsid.
- Pakendi kontroll:Veenduge, et rööpad on transportimise ajal kaitstud deformatsiooni ja keskkonnakahjustuste eest.
9. Üldised ostjate väljakutsed
1. väljakutse: ebaselged tehnilised andmed
Ostjad nõuavad mõnikord "standardset juhtsiini" ilma rakendust, profiili, materjali, pikkust, tolerantsi või kohaldatavat standardit määratlemata. See võib põhjustada korduvaid tehnilisi selgitusi ja tootmise hilinemist.
2. väljakutse: ebaühtlased mõõtmed
Suurte projektide puhul võivad isegi väikesed partiidevahelised erinevused paigaldust keerulisemaks muuta. Seetõttu on järjepidev tootmiskontroll oluline, kui tegemist on mitme tootmispartiiga.
3. väljakutse: transpordikahjustused
Pikad terasprofiilid võivad transportimise ajal kokku puutuda painde, löökide, niiskuse ja hõõrdumisega. Sobivad pakkimis- ja laadimisviisid on osa toote kvaliteedist, mitte tagantjärele.
Väljakutse 4: halb suhtlus tarnija ja paigaldaja vahel
Tehnilised üksikasjad tuleks kinnitada enne tootmist, eriti kui rööbastee on osa integreeritud lifti- või masinasüsteemist. Eelnevalt tuleks kokku leppida joonised, tolerantsid, materjalinõuded, kontrollikriteeriumid ja pakendamise ootused.
5. väljakutse: ainult hinna valimine
Madalaim ühikuhind ei pruugi esindada projekti madalaimat kogumaksumust. Ümbertöötamine, paigaldusviivitused, varuosad, transpordiprobleemid ja ebaühtlane kvaliteet võivad esialgse hinnaerinevuse kiiresti üles kaaluda.
10. Miks töötada Guojian Steel (Tianjin) Co., Ltd.-ga?
Terasest juhtsiine hankivate ostjate jaoks on tarnija oskus mõista tehnilisi nõudeid sama oluline kui tootmisvõimsus. Guojian Steel (Tianjin) Co., Ltd. võib olla tehniline tootmispartner ostjatele, kes vajavad kindlaksmääratud mõõtmetega terasepõhiseid komponente, ühtseid tootmisnõudeid ja rakendusele orienteeritud tuge.
Professionaalne hankimisprotsess peaks algama tegeliku rakendusega. Selle asemel, et käsitleda iga tellimust üldise terasetootena, saavad tarnija ja ostja enne tootmist täpsustada nõutavat profiili, mõõtmeid, materjalinõudeid, pinna seisukorda, pikkust, tolerantse, pakendit ja kontrolli ootusi.
Rahvusvaheliste ostjate jaoks ei ole eesmärk lihtsalt osta terast. Selle eesmärk on hankida juhtsiinide lahendus, mis sobib rakenduse, paigaldusmeetodi, kvaliteedinõuete ja projekti ajakavaga.
11. Korduma kippuvad küsimused
Milleks juhtsiini kasutatakse?
Juhtrööbas juhib liikuva komponendi liikumist mööda määratletud teed. Liftides juhib see kabiini ja vastukaalu, aidates samas säilitada joondamist ja stabiilsust.
Millist materjali kasutatakse tavaliselt lifti juhtsiinide jaoks?
Terast kasutatakse tavaliselt, kuna see tagab nõudlike rakenduste jaoks vajaliku tugevuse ja jäikuse. Konkreetsed materjalinõuded sõltuvad kohaldatavast standardist ja süsteemi konstruktsioonist.
Mis teeb juhtsiinist kvaliteetse?
Olulised omadused hõlmavad sobivaid materjali omadusi, mõõtmete täpsust, sirgust, sobivat pinnaviimistlust, ühtlast geomeetriat, usaldusväärseid liitekohti ja nõuetekohast kontrolli.
Miks on juhtrööpa sirgus oluline?
Liigne kõrvalekalle võib mõjutada rööpa ja juhtkomponentide vahelist koostoimet, suurendades potentsiaalselt vibratsiooni, müra, kulumist ja paigaldusraskusi.
Kuidas peaksid ostjad juhtsiini valima?
Alustage rakendusest, koormusest, kiirusest, rööpaprofiilist, mõõtmetest, tolerantsidest, paigalduskorraldusest, töökeskkonnast ja kehtivatest standarditest. Pigem tuleks arvesse võtta terviklikku juhtimissüsteemi, mitte ainult rööpa.
Kas juhtsiinid on standardiseeritud?
Mõned rakendused kasutavad standardiseeritud profiile ja nõudeid. Liftisüsteemide jaoks määrab ISO 8100-33:2022 nõuded standardiseeritud T-tüüpi juhtsiinidele, mida kasutatakse liftikabiinide ja vastukaalude jaoks. Muud tööstuslikud rakendused võivad nõuda rakendusepõhiseid disainilahendusi.
Kas juhtsiine saab kohandada?
Olenevalt tootmisprotsessist ja rakendusest võidakse nõudeid, nagu mõõtmed, pikkused, materjaliklassid, pinna seisukord, aukude paigutus, pakend ja muud tootmisdetailid, kohandada või kokku leppida vastavalt projekti spetsifikatsioonidele.
Miks peaks juhtrööpaid enne saatmist kontrollima?
12. Järeldus
Usaldusväärne juhtsiin on enama kui sobiva terasprofiili tulemus. Selle tegelik jõudlus sõltub materjali kvaliteedi, geomeetria, sirguse, pinnaseisundi, konstruktsiooni tugevuse, liigeste, paigaldustäpsuse ja töökeskkonna vahelisest seosest.
Liftide ja muude täppisliikumissüsteemide puhul muutuvad need tegurid eriti oluliseks, kuna juhtsiinid mõjutavad otseselt joondamist, sõidukvaliteeti, seadmete stabiilsust, hooldusnõudeid ja ohutut töötamist. Rahvusvahelised standardid, nagu ISO 8100-33, näevad ette määratletud nõuded standardiseeritud lifti juhtsiinidele, samas kui kohalikud eeskirjad võivad kehtestada lisanõudeid konkreetsetele paigaldustele.
Ostjate jaoks on kõige tõhusam lähenemisviis rakenduse selgelt määratlemine, tehniliste spetsifikatsioonide kinnitamine enne tootmist, täieliku juhtsüsteemi hindamine ja koostöö tootjaga, kes suudab säilitada ühtlast kvaliteeti alates toorainest kuni lõppkontrollini.
