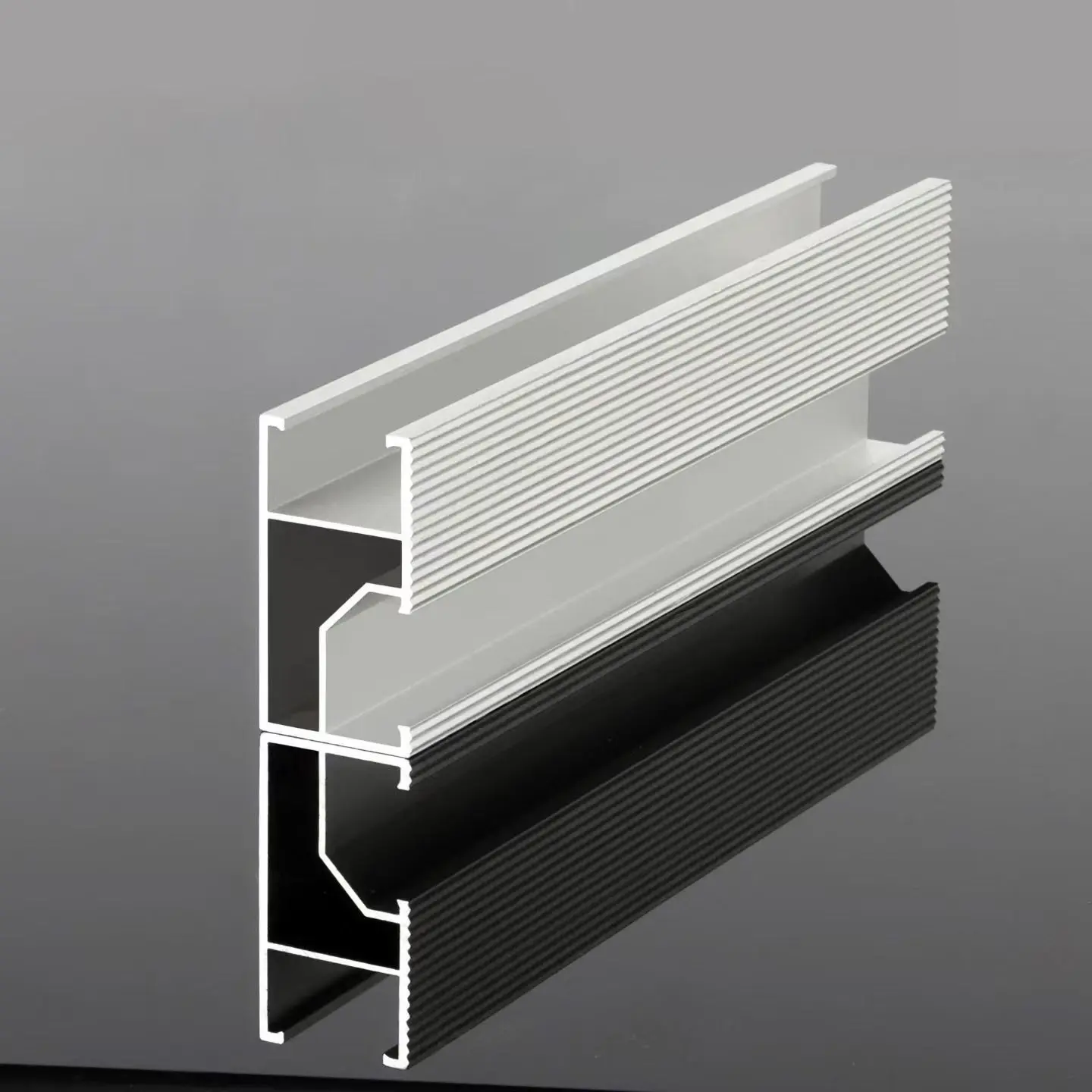

Mittestandardne juhtsiin

Me kujundame kohandatud mittestandardsed juhtsiinide profiilid konkreetse katuse geomeetria alusel, mitte ei vali neid standardsest inventarinimekirjast. Rullvormime vajalikud profiilid kõrgtugevast terasest S350GD, mis sisaldab standardseid T-pilu, mis sobivad kokku riiulilt müüdavate keskklambrite, otsaklambrite ja liugmutritega; need on varustatud kas kuumtsingitud või Zn-Al-Mg katetega. Profiilide kujundamine, rullvormimine, mulgustamine ja pikkuseks lõikamine toimub kõik meie tehases Hiinas Tianjinis.

Kohaldatavad katusetüübid

Unikaalse geomeetriaga trapetsikujulised ja seisva õmblusega metallkatused:

Levinud stsenaariumid hõlmavad tavatuid trapetsikujulisi või seisva õmblusega profiile ja standardvahemikke ületavaid ribikõrgusi, kus standardsete C/U siinide alused segaksid katuseribasid, takistades neil tasasel istumisel.

Kumerad, kaar- või astmelised katused:

Kumerus- või kõrgusmuutustega katustel jätaksid fikseeritud profiiliga standardsiinid kas vahed või sunniksid mooduli raamid väänduma. Mittestandardsete juhtsiinide kohandatud profiilid võimaldavad iga kinnituspunkti paigutada täpselt vajalikule kõrgusele.

Ruumipiiranguga paigutused:

Olukorrad, mis hõlmavad madalat paigalduskõrgust, massiivi tungivat katusevarustust või spetsiaalsete kaldenurkade alla seatud mooduleid. Kohandatud rööpaprofiile saab teha madalaks või kujundada takistuste kõrvaldamiseks, välistades vajaduse kogu massiivi ümber kujundada, et mahutada standardprofiili.

PV moderniseerimine olemasolevatele tööstusrajatistele:

Kui olemasolevad võred on fikseeritud ja liikumatud, võimaldavad mittestandardsete juhtsiinide profiilid, mis on kavandatud sobima olemasoleva võrevahega, uue massiivi paigaldada otse algsele konstruktsioonile ilma lõikamise või tugevdamiseta.

Peamised eelised ja põhjused

Katusele kohandatud profiilid, säästes tööaega:

Profiilid on disainitud spetsiaalselt katuse ribi kuju, võre asetuste ja mooduli nurkade jaoks. Tarnimisel on siinid pigem paigaldusvalmis komponendid kui kompromisslahendused. See tähendab kohapealse tööjõu märkimisväärset kokkuhoidu – kaotab vajaduse katusel lõikamise, lihvimise või lihvimise järele ning vähendab drastiliselt ootamatuid tööseisakuid.

Suurem konstruktsiooni efektiivsus sama koguse terase puhul:

Mittestandardse juhtrööpa ristlõige võimaldab paigutada materjali täpselt sinna, kuhu paindemoment mõjub; sama kaalu korral annab see suurema inertsmomendi kui standardsektsioonid. Kui katusekoormus on takistuseks, kehtib sama loogika ka vastupidises suunas: sektsiooni saab muuta kergemaks, et kontrollida vananevate katuste tühikoormust.

Klamberpinnale jäävad standardsed T-pilud:

Sõltumata välisprofiilist on kinnituspinnal standardsed T-pilud. Müügil olevaid keskklambreid, otsaklambreid ja libisevaid mutreid saab kasutada tavapäraselt ning ülejäänud materjalid jäävad muutumatuks. Teie olemasolevad paigaldustööriistad ja klambrivarud jäävad kasutatavaks.

Ühekäiguline vormimine ja stabiilne tarnimine:

Sektsioon moodustatakse pideva valtsimisvormimisega terasribast ühe käiguga, tagades ühtlase sirguse ja korratavuse partiide lõikes – kümnes mahuti sobib heakskiidetud prooviga.

Kattevalikud olenevalt kasutusajast:

Mittestandardsel juhtsiinil on nii kuumtsingitud (Z275) kui ka tsink-alumiinium-magneesium (ZAM80–150) valikud. Tsink-alumiinium-magneesium pakub lõikeservades iseparanevat võimet ja paremat soolapihustuskindlust võrreldes tavapärase galvaniseerimisega; seetõttu soovitame seda kasutada rannikualadel ja kõrge õhuniiskusega tööstuspiirkondades. Korrosioonikindluse garantii on 15 aastat kuumtsingitud ja 25 aastat tsingi-alumiiniumi-magneesiumi puhul.

Toote spetsifikatsioonid

Üksus	Viide spetsifikatsioon	Märkus
Materjal	S350GD / S450GD külmvormitud teras	Kõrgtugevast terasest riba, rullvormitud
Katmine	Kuumtsingitud Z275 või Zn-Al-Mg ZAM80–150	Valitud projekti kohta
Paksus	1,2 / 1,5 / 2,0 / 2,5 mm	1,2–1,5 mm tüüpiline tavaliste lõikude jaoks
Sektsiooni kõrgus	40/45/50/60/80 mm	Kohandatud sektsioonid kujundamiseks
Ääriku laius	30/35/40 mm	Sobitatud mooduli klambritega
Pesa	T-pilu või avatud pesa	Tavaliste liugmutrite jaoks
Pikkus	3/4/6 m, pikkusega lõigatud	Optimeeritud transportimiseks ja lõikamiseks
Ühiku kaal	u. 1,2–3,5 kg/m	Oleneb lõikest ja paksusest
Ühilduvad moodulid	Levinud c-Si moodulid, 500–700 W	Maastik või portree
Max tugiulatus	1,0–1,5 m	Vastavalt konstruktsiooniarvutusele; tavalised lõigud madalamad
MOQ	1 × 20GP konteiner; väiksemad proovitellimused läbiräägitavad	—
Juhtimisaeg	7–15 tööpäeva pärast sissemakse laekumist	—
Kaubandustingimused	FOB / CFR / CIF	—

Ettevaatusabinõud paigaldamisel ja kasutamisel

Koormusteed määratakse konkreetse projekti jaoks kavandatud ristlõikega; seetõttu on nende mittestandardsete juhtsiinide paigaldusprotokollid rangemad kui standardrööbaste puhul. Nõuame, et kõik paigaldusmeeskonnad järgiksid järgmist viit punkti:

1. Ärge pöörake pilu suunda paigaldussuuna suhtes vastupidiseks – vale orientatsioon muudab kandevõime ristlõiget ja vähendab kandevõimet.

2. Pingutage poldid rangelt vastavalt projekteeritud pöördemomendile; liigne pöördemoment kohandatud sektsiooni õhukeseseinalistel aladel võib põhjustada lokaalset muljumist.

3. Rööbaste splaissimisel tuleb kasutada selle konkreetse lõigu jaoks mõeldud kohandatud ühendusi; standardsed rööpapistikud ei ühildu selle geomeetriaga.

4. Paigaldage erinevate metallide kokkupuutepunktidesse isoleerivad tihendid, et vältida elektrokeemilist korrosiooni; veenduge, et kinnitusdetailid sobivad kattega (kuumtsingitud või tsink-alumiinium-magneesium).

5. Ärge astuge õhukeseseinalistele osadele rööbaste keskel; jalaliiklusest tulenev kontsentreeritud koormus võib põhjustada deformatsiooni.

Tootmine ja kvaliteedikontroll

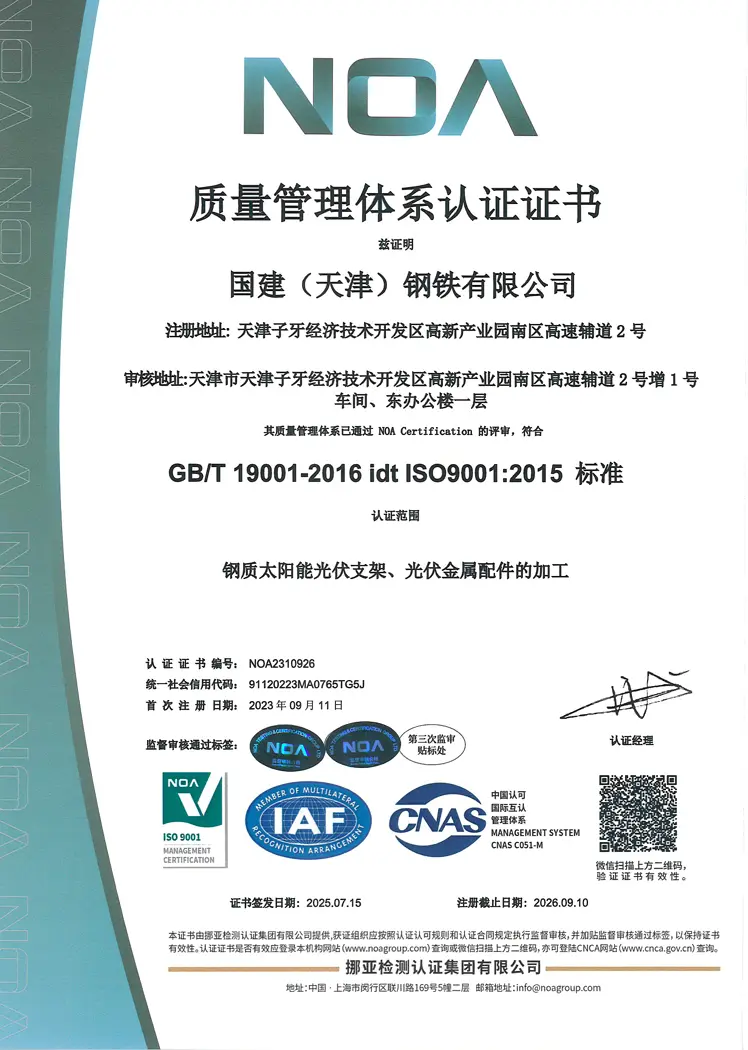

Meie ettevõte rakendab kolmeetapilise kvaliteedikontrolli protsessi: sissetulevate terasribade ja kattematerjalide kontrollimine (klassi, paksuse ja katte massi kontrollimine); ristlõike mõõtmete ja sirguse mõõtmine rullvormimise ajal; ja ristlõike täpsuse, sirguse ja pinna seisundi lõplik kontroll enne iga partii pakkimist. Meie kvaliteedi- ja keskkonnajuhtimissüsteemid on sertifitseeritud ISO 9001, ISO 14001 ja ISO 45001 järgi; Sertifitseerimise ulatus hõlmab terasest PV kinnituskonstruktsioone ja metallist PV tarvikuid.

Korduma kippuvad küsimused (KKK)

K1: Millist teavet vajate meilt kohandatud profiiliga siinide hinnapakkumise tegemiseks?

V: Vajame katusekivi- või võrejooniseid (või mõõtmetega ristlõike eskiisi), mooduli mõõtmeid ja paigutust ning planeeritud toestust. Selle põhjal kinnitame enne hinnapakkumise esitamist ristlõike, katte spetsifikatsioonid ja ühiku massi. Proove või esimese artikli ristlõikeid saab valmistada enne masstootmist.

Q2: kas olete tootja või kaubandusettevõte?

V: Oleme tootja. Rulli vormimine, mulgustamine, pikkuseks lõikamine ja katmise haldamine toimub meie enda tootmisüksuses Hiinas Tianjinis. Olete teretulnud tutvuma meie tehase dokumentide ja sertifikaatidega.

K3: Kuidas valida kuumtsingitud ja tsink-alumiinium-magneesiumkatete vahel?

V: Enamiku sisemaa katusekatete jaoks piisab kuumtsingitud (Z275) kasutamisest. Rannikualade, kõrge õhuniiskuse või tööstusliku söövitava keskkonna jaoks soovitame kasutada tsink-alumiinium-magneesiumi, kuna see pakub suurepärast kaitset ja soolapihustuskindlust. Garantiitingimused erinevad vastavalt: 15 aastat kuumtsingitud ja 25 aastat tsink-alumiinium-magneesiumi puhul.

Q4: Kas kohandatud profiilide jaoks on vaja täiskonteinerit?

V: Standardne minimaalne tellimuse kogus on üks 20GP konteiner. Esialgsete proovitellimuste või uute profiilide näidispartiide puhul saame vastu võtta väiksemaid koguseid; esitage lihtsalt profiilijoonis ja kogupikkus ning me tsiteerime vastavalt.

K5: Kas see rööp ühildub standardsete klambrite ja kinnitusdetailidega?

V: See sõltub mittestandardse juhtrööpa profiili spetsifikatsioonidest. Standardsed modifitseeritud profiilid ühilduvad turul saadaolevate peamiste klambrite ja roostevabast terasest kinnitusdetailidega; spetsiaalsete profiilide jaoks pakume sobivaid klambreid ja pistikuid, et tagada ühilduvus kohapealse paigaldamise ajal.
