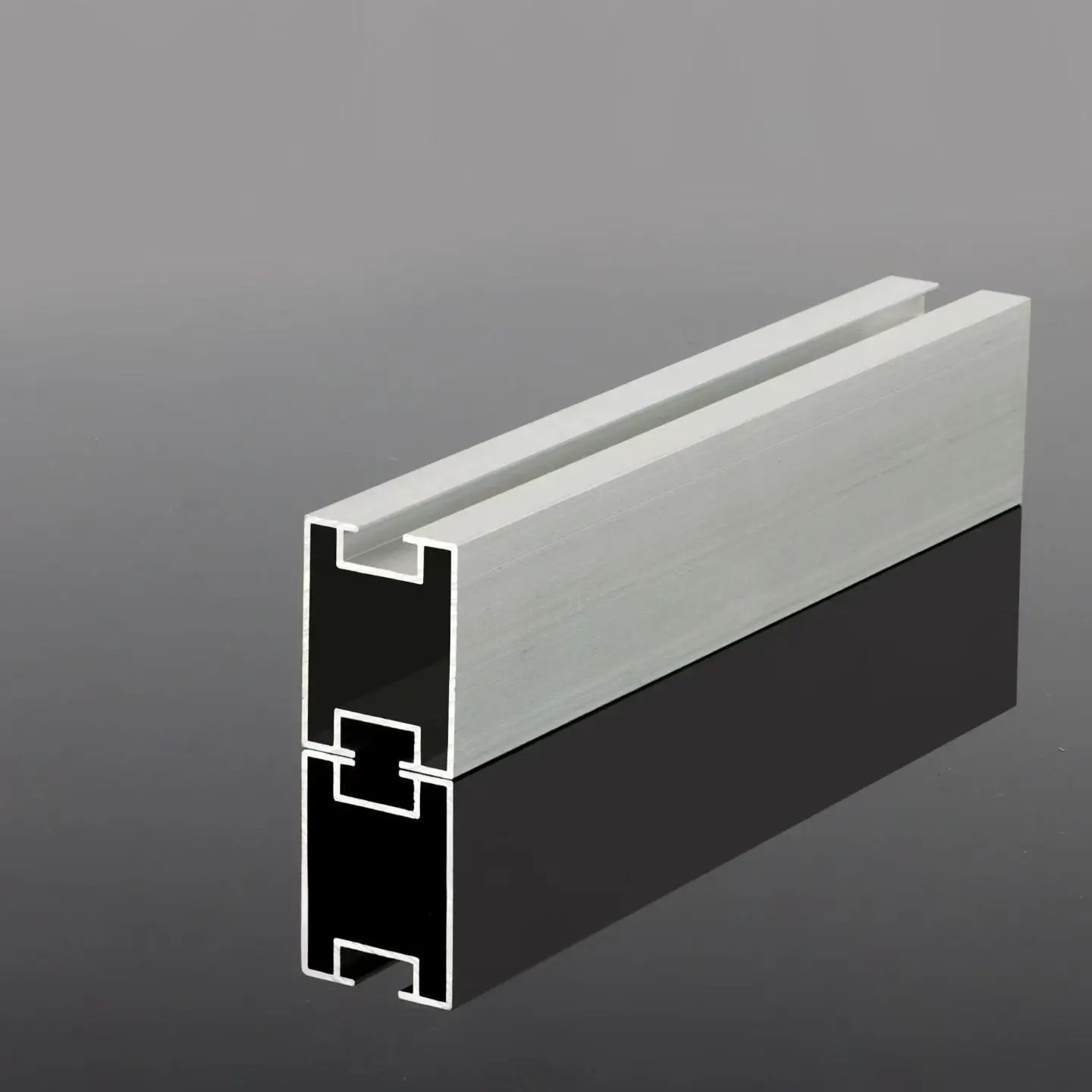

Ribbita juhtsiin

Ribideta juhtsiin on külmvormitud terasest kinnitussiin, mille ristlõige on ilma jäikusribideta. Standardsetes tugevdatud PV-rööbastes tagavad profiili pikkuses kulgevad pidevad ribid, mis on moodustatud valtsimisliinil täiendavate mulgustamis- ja painutusetappide abil, vajaliku paindejäikuse. Tugevdamata rööpad välistavad need protsessid, mille tulemuseks on lihtne kanaliprofiil; Kuigi see vähendab paindejäikust, sobib konstruktsioon mõõduka tuule- ja lumekoormusega projektidele, mis on konstruktsiooniliselt kontrollitud.

Millised on selle rööpa eelised?

Madalam materjalikulu meetri kohta:

Jättes välja ribide moodustamise, kulub valmis rööpa meetri kohta vähem terasriba. Projektide puhul, kus kinnitussüsteemid on tonnihinnaga ja katusel on vaba kandevõimet, pakub see otsest kulude kokkuhoidu kogu konstruktsioonile.

Vähem tootmisetappe, usaldusväärsem tarnimine:

Ribi stantsimine ja sellele järgnevad sekundaarsed painutamisetapid on välistatud. Vähemate vormimiskäikudega on tootmistsükkel kiirem ja prognoositavam, mis muudab väikeste partiide ja kordustellimuste tarnetähtaegadest kinnipidamise lihtsamaks.

Kergem koormus katusele:

Vähendatud omakaal alandab võre ja katusepaneelide tühikoormust. Piiratud vaba kandevõimega värvikattega teraskatuste puhul võib see tegur olla kinnitussüsteemi konstruktsiooni teostatavuse määrav tegur.

Ühildub standardtarvikutega:

Ribita juhtsiine lihtne kanaliprofiil mahutab standardsed PV-keskklambrid ja otsaklambrid; kasutajad ei ole lukustatud patenteeritud lisaseadmetega, mis võimaldab konkurentsivõimelist hankimist.

Täielikult tsingitud selgete garantiitingimustega:

Kuumtsingitud terasriba tagab, et kogu ristlõige – sealhulgas lõigatud otsad ja kohapeal puuritavad augud – on kaetud ühtlase, hästi kleepuva tsingikihiga. Standardvarustus sisaldab 15-aastast korrosioonivastast garantiid; karmima atmosfääriga keskkonna jaoks on tsink-alumiinium-magneesium (Zn-Al-Mg) terasriba saadaval 25-aastase garantiiga.

Lihtne kohapealne lõikamine, puurimine ja käsitsemine:

Kergekaaluline profiil muudab töötajate transportimise, pikkuse lõikamise ja puurimise lihtsamaks, lühendades tõhusalt hajutatud projektide katusekatte paigaldusakent.

Tehnilised andmed

Üksus	Spetsifikatsioon
Toode	Ribless Guide Rail — külmvormitud terasest PV paigaldussiin
jaotis	Lihtne kanal (U-sektsioon), jäikusribid puuduvad
Materjal	Kuumtsingitud terasriba
Moodustamine	Külmvaltsitud, ribivaba, pikkusega lõigatud
Pinnatöötlus	Kuumtsingitud]; Zn-Al-Mg riba on saadaval nõudmisel
Korrosioonivastane garantii	15 aastat (kuumtsingitud) / 25 aastat (Zn-Al-Mg)
Sektsiooni mõõtmed	andke meile oma ulatus ja koormusjuht ning me soovitame sektsiooni
Standardpikkused	Pakkimiseks ja transportimiseks sobiva pikkusega lõigatud
Lisatarvikute ühilduvus	Standardsed PV keskklambrid ja otsaklambrid
Teise etapi töötlemine	Pikkus lõikamine ja majasisene puurimine teie joonise järgi
MOQ	1 × 20GP konteiner; väiksemad proovitellimused läbiräägitavad
Juhtimisaeg	7–15 tööpäeva pärast sissemakse laekumist
Kaubandustingimused	FOB Tianjini uus sadam / CFR / CIF
Makse	30% T/T tagatisraha, saldo B/L koopia vastu

Rööbaste rakendusstsenaariumid

Tööstuslikud ja kaubanduslikud (C&I) metallkatused:

Püstõmblus- või trapetsikujulisi metalllehti kasutavatel katustel on sageli piiratud kandevõime; nende ribideta juhtsiinide väiksem omakaal vähendab otseselt katuse koormust. Koos metallist katuseklambritega on paigaldamine kiire ja riiulisüsteemi maksumus madal, mistõttu on see standardvalik kulutundlike C&I katuseprojektide jaoks.

Väikesed ballastbetoonist lamekatusega tehased:

Väikese kuni keskmise paigaldatud võimsusega ja mõõduka tuule-/lumekoormusega ballastbetoonist katuseprojektide puhul on siini funktsioon lihtsalt koormuse ülekandmine tugipunktide vahel – tavaline (tugevdamata) kanaliprofiil on täiesti piisav.

Väikesed kuni keskmised maapealsed taimed:

Sobib alla 10 MW projektidele madala lume- ja tuulekoormusega tasandikel; nendes "võrgupariteedi" projektides juhib konstruktsiooni riiulisüsteemi kuluefektiivsus (arvutatud tonnaaži järgi).

Elamu PV:

Maapiirkondade katused ja väikesed tehasehooned; vähemate moodulite ja lühemate vahedega, tugevdamata profiil pakub parimat kulu ja jõudluse suhet.

Kerged PV autovarjualused:

Sobib lihtsatele madala koormusega autovarjualustele. Ribideta juhtsiin ei sobi pika avaga, rasket koormust koormavatele autovarjukatustele – sellised konstruktsioonid nõuavad sügavamaid tugevdatud profiile, mille jaoks pakume välja alternatiivse konstruktsiooni.

Ettevaatusabinõud paigaldamisel ja kasutamisel

1. Enne kinnitamist tasandage ja joondage:

Rööpad tuleb tasandada ja hoida sirgjooneliselt. Kui rida on valesti joondatud, pärivad moodulid selle vea, tekitades koostu kontsentreeritud pinge, mis lõpuks avaldub pikaajalise deformatsioonina.

2. Järgige riiulite spetsifikatsioone klambri ja poldi pöördemomendi osas:

Liigne pöördemoment võib õhukeseseinalisi rööpaid purustada ja deformeerida, ebapiisav pöördemoment aga põhjustab termotsükli ajal järkjärgulist lõdvenemist. Projektis määratud väärtuste pingutamine hoiab ära mõlemad probleemid.

3. Jätke ühenduskohtadesse paisumisvahed:

Rööpad laienevad ja tõmbuvad kokku temperatuurimuutustega; vuukide vahede jätmine hoiab ära profiilide paindumise või deformeerumise hooajaliste kõikumiste tõttu.

4. Paigaldage isolatsioonitihendid siini ja metallist katusepaneelide vahele:

Otsene kontakt tsingitud siinide ja kaetud teraslehtede vahel võib põhjustada elektrokeemilist korrosiooni; isolatsioonitihend purustab selle galvaanilise paari.

5. Kasutage ainult kuumtsingitud või roostevabast terasest kinnitusvahendeid:

Metallide segamine liitekohtades tekitab galvaanilise paari, kus väiksema pindalaga komponent korrodeerub esimesena. Kinnitusmaterjalid peavad ühilduma siini pinnakattega.

6. Ärge astuge rööpa keskele:

Ribivaba juhtrööpa keskosas on madalaim konstruktsiooniline jäikus. Kui siinile astumine on töö ajal vältimatu, astuge otse tugipunkti kohale. Projektide puhul, mis vajavad hoolduseks sagedast juurdepääsu katusele, teavitage meid sellest eelnevalt, et saaksime soovitada sügavamat profiiliosa.

KKK

K1: Kuidas teha kindlaks, kas minu projekt on selle rööpa kasutamiseks piisavalt kerge?

V: Esmalt hinnake saidi tingimusi, mitte ainult kataloogi. Ribideta juhtsiin sobib tööstuslikele/kaubanduslikele terasest katustele, väikestele ballastiga lamekatustele, elamukatustele ja maapealsetele tehastele (kuni ~10MW) mõõduka tuule- ja lumekoormusega piirkondades. Kui projekt on suure lumekoormuse või taifuuniohtlikus tsoonis või hõlmab pikki, toestamata vahemikke, on õige valik tugevdatud siin või paksem profiil.

K2: Kas siini saab eritellimusel mulgustada või teatud pikkusteks lõigata? Kas seda on võimalik eraldi osta?

V: Jah, me toetame kohandatud lõikamist ja mulgustamist ning siinid saab osta eraldi ilma täieliku PV-kinnitussüsteemita. Standardseid spetsifikatsioone hoitakse laos, mittestandardseid spetsifikatsioone valmistatakse vastavalt projekti joonise parameetritele.

Q3: Mis on garanteeritud korrosioonivastane eluiga?

V: Kuumtsingitud siinidel on 15-aastane korrosioonivastane garantii; Tsink-alumiinium-magneesium (Zn-Al-Mg) valik pakub 25-aastast garantiid ja seda soovitatakse kasutada rannikualadel või muudes karmides atmosfäärikeskkondades. Mõlemad garantiivõimalused hõlmavad katte toimivust tavalistes välistingimustes PV töötingimustes.

Q4: Kas saate abistada ulatuse ja koormuse arvutamisel?

V: Jah, ja me soovitame tungivalt teha need arvutused tugevdamata profiilide jaoks. Esitage meile mooduli paigutus, kavandatud tuule- ja lumekoormused ning oma planeeritud rööpavahed; meie tehniline meeskond kontrollib sobivat ulatust ja profiili – ja kui tugevdamata rööpad saidile ei sobi, teavitame teid sellest otse.

K5: Millised on kohapealse paigaldamise kõige olulisemad kaalutlused?

V: Neli punkti on kriitilised: tasandage ja joondage iga rööbaste rida enne nende kinnitamist; pingutage klambrid projekti määratud pöördemomendiga, mitte lootma tundele; jätke ühenduskohtadesse paisumisvahed; ja rangelt vältige tugevdamata rööbaste keskkohale astumist, kuna keskmise vahemiku jäikus on madalaim. Paigaldus- ja käsitsemisjuhised on lisatud igale tellimusele ning meie tehniline meeskond on valmis kogu paigaldusprotsessi vältel küsimustele vastama.
