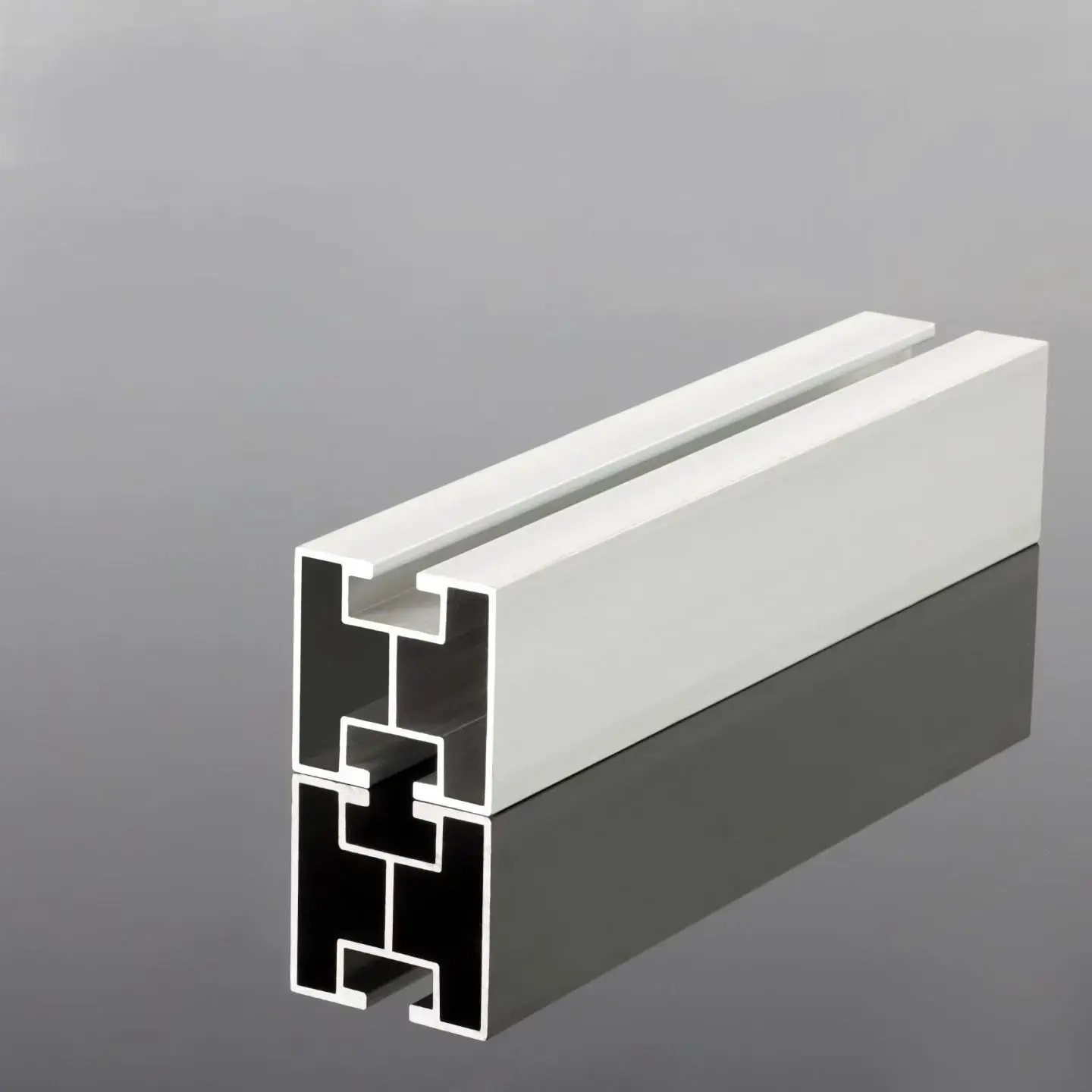

Tugevdatud juhtsiin

Rööpad, mis näivad joonistel identsed, võivad käituda väga erinevalt, kui need on paigaldatud massiivi kaldpinnale: võrevahed laienevad ja koormusteed nihkuvad, põhjustades sirge profiili järk-järgulist kummardumist või kinnitust tugede vahel. See deformatsioon põhjustab aja jooksul sageli mooduli ebaühtlust ja klambrite lõtvumist; tugevdatud juhtsiinid on loodud spetsiaalselt selle probleemi lahendamiseks. Guojian toodab neid integreeritud külmvormimisprotsessi abil pidevate pikisuunaliste ribidega, muutes armatuuri terase enda lahutamatuks osaks.

Kuidas tugevdatud struktuur töötab

Ribid täidavad ühte eesmärki: suurendavad profiili painde- ja väändekindlust ilma raskust kahekordistamata. Kuna rööpad on külmvormitud ühe käiguga, jooksevad ribid pidevalt kogu pikkuses; keevisõmbluste puudumine tugevduspunktides kõrvaldab piirkonnad, mis võivad tsüklilise tuulekoormuse korral enneaegselt roostetada või praguneda. Lihtsamalt öeldes on lisateras strateegiliselt paigutatud täpselt sinna, kus seda on vaja paindemomentide vastu.

Materjali ja katte valik põhineb asukohatingimustel, mitte harjumustel. Tsink-alumiinium-magneesium (ZAM) katted moodustavad tiheda kaitsekihi, mis võib liikuda, et katta lõigatud servad, muutes ZAM-kattega tugevdatud juhtsiinid soovitatavaks valikuks ranniku-, kalandus-, päikese- ja loodete projektide jaoks. Kuumtsinkimine jääb kulutõhusaks lahenduseks tavaliste sisemaa elektrijaamade jaoks, samas kui "must teras" (katteta) valikud on saadaval ostjatele, kes eelistavad hiljem ise pinnatöötlusi rakendada.

Peamised eelised ja nende põhjused

Suurem jäikus, mitte suurem kaal:

Integreeritud tugevdatud profiil pakub suuremat kandevõimet kilogrammi kohta. See võimaldab katuseprojektidel suurendada konstruktsiooni tugevust, hoides samal ajal omakaalu kontrolli all – see on otsene kasu, kui hoonete koormusvarud on kitsad.

Kohale vastavad katted:

ZAM kõrge õhuniiskuse või soolapihustuskeskkonna jaoks, kuumtsinkimine standardsete elektrijaamade jaoks ja must teras projektide jaoks, mis nõuavad kohalikku katmist. ZAM-i versioonil on 25-aastane korrosioonivastane garantii, kuumtsingitud versioonil 15-aastane ja konstruktsioonil endal 10-aastane garantii.

Kiirem paigaldamine:

Tugevdatud juhtrööpa kanalikujuline ristlõige mahutab otse T-poldid; komponentide asukohti saab reguleerida, libistades neid mööda siini, välistades vajaduse uuesti puurimiseks. Sobivad klambrid ja pistikud pärinevad meie enda tootmisliinidelt, eemaldades tõhusalt terve tarnija teie paigaldusahelast.

Eelvalmistamine enne saatmist:

Mulgustamine, lõikamine ja keevitamine viiakse läbi majasiseselt vastavalt joonistele. Tugevdatud rööpad on saabumisel kohe paigaldamiseks valmis, minimeerides kohapealseid lihvimis-, lõikamis- ja korrosioonikaitsega seotud parandusi – see on ülioluline kaugemate mägielektrijaamade jaoks, kus iga säästetud töötund annab tõelise kulude kokkuhoiu.

Tehnilised andmed

Üksus	Spetsifikatsioon
Materjal	Külmvormitud süsinikteras
Struktuur	Integreeritud külmvormitud sektsioon + pidevad integreeritud ribid
Kattevalikud	Tsink-alumiinium-magneesium (ZAM) / kuumtsingitud / must viimistlus (katteta)
Max paksus	12 mm
jaotis	Kohandatud sektsioon vastavalt kliendi joonistele
Pikkus	Lõika joonistele vastava pikkusega
Kinnitus	T-poltidega ühilduv pesa; ise toodetud kesk-/otsa klambrid ja pistikud
Garantii	Korrosioonivastane garantii: 25 aastat ZAM-ile, 15 aastat kuumtsingitud; Konstruktsioonigarantii: 10 aastat
MOQ	1 × 20GP konteiner; proovitellimused läbiräägitavad
Juhtimisaeg	7-15 tööpäeva pärast sissemakse laekumist
Kaubandustingimused	FOB / CFR / CIF

Rakendused

Tugevdatud juhtsiinid on mõeldud kohtadele, kus standardprofiilid lähenevad oma kandevõime piiridele. Allolevad rakendused hõlmavad laadimisstsenaariume, mida me kõige sagedamini kohtame.

Mägi PV tehased:

Laineline maastik toob kaasa ebaühtlase tuule- ja lumekoormuse. Tugevdatud profiil tagab, et massiiv püsib sirgena erinevatel avadel – põhjus, miks klambrid püsivad kindlalt isegi teisel ja kolmandal kasutusaastal.

Kalandus-päikeseenergia ja põllumajanduslikud päikeseenergia projektid:

Vabaõhukeskkond, olulised ööpäevased temperatuurikõikumised ja niiske maapinna tingimused kiirendavad korrosiooni. ZAM-kate talub neid keskkonnamõjusid, samal ajal kui tugevdatud profiil talub täiendavaid koormusi, mis on seotud pikemate vahedega vee või põllukultuuride kohal.

Avamere ja loodete lamedad taimed:

Soolapihustus on rööbaste jaoks ülim proovikivi. Siin peab paksendatud tugevdatud profiil vastu tuule survele, samas kui ZAM-kate pidurdab korrosiooni väljastpoolt sissepoole; kuna mõlemad nõuded on kriitilised, soovitame määrata mõlemad funktsioonid.

Jälgimissüsteemid:

Ühe- ja kaheteljelised süsteemid allutavad rööpaid kogu päeva jooksul korduvale koormamisele. Standardprofiilid kipuvad sellistes tingimustes deformeeruma, samas kui tugevdatud profiilid on spetsiaalselt projekteeritud taluma tsüklilisi koormusi.

Paindlikud kinnitussüsteemid:

Suure ulatusega painduvad konstruktsioonid vajavad oma kuju säilitamiseks rööpaid minimaalse alustoega. Konstruktsiooni jäikus – mitte ainult tugevus – on võtmetegur tagamaks, et moodulid säilitavad kavandatud kaldenurga. Kaubanduslikud ja tööstuslikud katuse päikeseelektrijaamad: Katuse koormuse piirangud piiravad omakaalu, mistõttu on oluline maksimeerida tugevust kilogrammi kohta – täpselt seda, mida ribi geomeetria tagab pikkade pidevate jooksude korral.

Käsitsemine, paigaldamine ja hooldus

Ladustamine ja transport:

Virna ülestõstetud tugedele kaetud, ventileeritavas kohas; kasutage käsitsemisel servakaitset, et vältida katte kriimustamist või sektsiooni deformeerumist enne paigaldamist.

Kohapealne töötlemine:

Eemaldage kõik lõigatud servad ja kandke korrosioonivastane kate. Asetage augud ribide vältimiseks; Ärge kunagi lihvige ribi ennast – ribi on tugevuse allikas, nii et selle lihvimine kaotab selle siini ostmise eesmärgi.

Paigaldamine:

Kasutage ainult sirgeid, kahjustamata rööpaid; pingutage kinnitusdetailid standardsete pöördemomentide järgi ja jätke ühenduskohtadesse vastavalt vajadusele paisumisvahed. Mägistel, loodete ja rannikualade projektide puhul veenduge, et vundament oleks enne tugevdatud juhtsiinide paigaldamist stabiilne.

O&M:

Kontrollige perioodiliselt polte, sektsiooni deformatsiooni ja katte seisukorda; lühendage soolapihustitega kokkupuutuvate keskkondade kontrollide intervalle. Ärge ületage lisaseadmete paigaldamisel ettenähtud koormusi ja parandage viivitamatult kõik pinnakatte kahjustused.

KKK-d

K1: Kas valida tsink-alumiinium-magneesium (ZAM) või kuumtsingitud versioon?

V: Laske saiditingimustel otsustada. Ranniku-, kala-, päikese- või loodete projektide jaoks soovitame ZAM-i – kate kaitseb lõigatud servi ja on vastupidav soolapihustuskorrosioonile, millele on tagatud 25-aastane korrosioonivastane garantii. Standardsete sisemaa tehaste jaoks pakub kuumtsinkimine suurepärast kuluefektiivsust koos 15-aastase korrosioonivastase garantiiga.

Q2: Kas saate toota tugevdatud juhtrööpaid meie enda ristlõike jooniste põhjal?

V: Jah. Kohandatud sektsioonid on meie äritegevuse standardne osa: külmvaltsime vastavalt joonistele (paksusega kuni 12 mm) ning teostame stantsimise, lõikamise ja keevitamise ettevõttesiseselt, nii et toode on tarnimisel paigaldamiseks valmis.

Q3: milline garantii on antud?

V: Pakume ZAM-i versioonidele 25-aastast korrosioonivastast garantiid, kuumtsingitud versioonidele 15-aastast ja kinnitussüsteemile 10-aastast konstruktsioonigarantiid.

Q4: Kuidas need on pakendatud? Mis on konteineri maht?

V: 20GP konteiner mahutab umbes 2 MW väärtuses kinnitussüsteemi terast, samas kui 40 HQ mahutab umbes 4–5 MW. Rööpad on meretranspordi jaoks komplekteeritud ja kaitstud; Esialgsete projektide väikese partii proovitellimuste üle saab läbi rääkida.

K5: Milliseid kvaliteedisertifikaate saab pakkuda?

V: tehas on sertifitseeritud vastavalt ISO 9001, ISO 14001 ja ISO 45001 standarditele; saadaval on konstruktsiooniarvutuste aruanded ja kolmanda osapoole katsearuanded. Andke meile teada sihtturg, et saaksime kinnitada konkreetsed nõutavad dokumendid.
