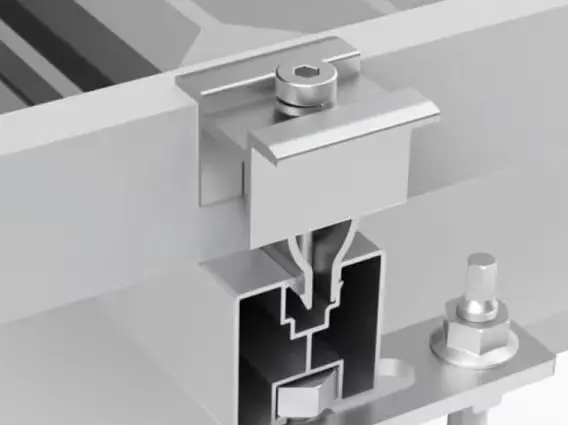

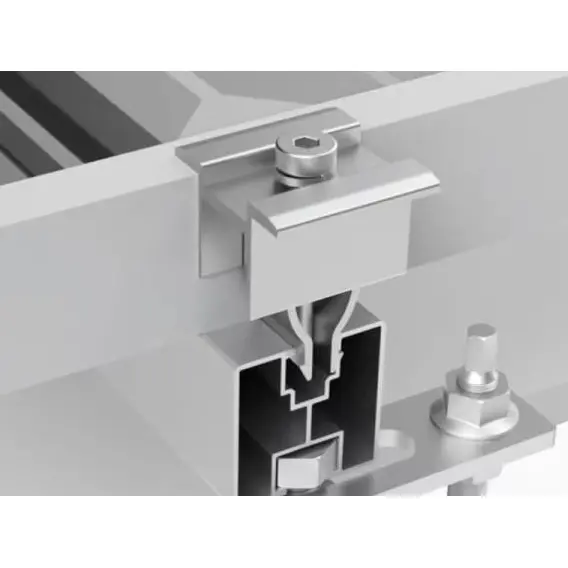

Päikesepatarei paigaldus pressliitmik

Guojiani tarnitavad päikesepaneelide pressimise liitmikud sobivad fotogalvaanilistele raamidele vahemikus 30 mm kuni 55 mm ja sobivad ideaalselt meie tehases toodetud C-tüüpi, Z-tüüpi, U-tüüpi terasest ja tsink-alumiinium-magneesiumi juhtsiinidega. Pind on töödeldud anodeerimisega, mis pakub suurepärast korrosioonikindlust ja sobib mitmesuguste rakenduste jaoks, nagu maapealsed elektrijaamad, hajutatud katusesüsteemid ja põllumajanduslikud fotogalvaanilised täiendavad projektid.

Toote peamised eelised

1. Integreeritud OEM-lahendus, mille spetsifikatsioonid sobivad ideaalselt komponentidega

2. Ühes tükis pressitud 6005-T5 alumiiniumsulamist konstruktsioon suure konstruktsioonitugevuse tagamiseks

3. Ilmastikukindlad EPDM-i polsterduspadjad mooduliraamide kaitseks

4. Lai kinnitusvahemik, mis ühildub igat tüüpi PV-moodulitega

5. Anodeeritud viimistlus tagab pikaajalise korrosioonikindluse ja vastupidavuse välistingimustes

6. Sisaldab 304 roostevabast terasest lõdvenemisvastast kinnitust, et vältida roostetamist ja kinnikiilumist

7. Masstootmine automatiseeritud liinidel, tagades stabiilse tarne suuremahuliste projektide jaoks

Rakenduse stsenaariumid

1. Maapealsed elektrijaamad

Suuremahulised megavatt-klassi PV baasid tasandikel, mägistel aladel või kõrbetes; ühendatud kuumtsingitud või Zn-Al-Mg kaetud C-kanaliga siinidega; kasutab kesk- ja otsaklambreid turvaliseks massiivi paigaldamiseks suurepärase tuule-, lume- ja koormuskindlusega.

2. Kaubanduslikud ja tööstuslikud (C&I) katusealused PV

Päikesepaneelide pressimise liitmik on projitseeritud värvilistele terasplaatidele või lamebetoonkatustele; kerged alumiiniumklambrid vähendavad katuse üldist koormust; ühildub erinevate massiivipaigutustega; lihtne paigaldus ilma katuse hüdroisolatsiooni kahjustamata.

3. Öko-komplementaarsed PV projektid

Põllumajandus-, kalandus-, pastoraal- ja soolavälja PV-jaamad; Korrosioonikindlate alumiiniumklambritega ühendatud Zn-Al-Mg rööpad peavad vastu soolase-leeliselise pinnase ja kõrge õhuniiskusega keskkonnas (nt kalatiikide kohal).

4. PV autovarjualused ja targad kasvuhooned

Teraskonstruktsiooniga PV autovarjualused ja põllumajanduslikud PV kasvuhooned; ühildub reguleeritava kaldega ja jälgimisalustega; pikkade ja lühikeste klambrite paindlik kasutamine moodulivahe reguleerimiseks.

5. Ülemere PV projektid

Elamu- ja C&I PV projektid Kagu-Aasias, Euroopas ja Aafrikas; Saadaval ingliskeelsed paigaldusjuhendid; vihmase või rannikuäärse kliima jaoks sobivad korrosioonikindluse spetsifikatsioonid; ekspordiks saadaval täielikud paigaldussüsteemide komplektid.

Paigaldus- ja kasutusjuhised

1. Pöördemomendi spetsifikatsioonide täpne järgimine

Pöördemoment < 18 N·m: Ebapiisav kinnitusjõud; moodulid võivad tugeva tuule korral libiseda või tekitada müra. Pöördemoment > 25 N·m: Liigne rõhk deformeerib mooduli raami, põhjustades klaasis mikropragusid ja järgnevat väljundvõimsuse halvenemist.

2. Ärge jätke kasutamata EPDM-i polsterduspatju

Otsene metall-metalli kontakt ilma padjata kriimustab anodeeritud raami ja põhjustab elektrokeemilist korrosiooni; pikaajaline vihmavee imbumine põhjustab raami roostetamist ja kahjustusi.

3. Ärge segage erinevatest materjalidest kinnitusvahendeid

Alumiiniumklambreid ei tohi siduda süsinikterasest poltidega; alumiiniumi ja raua kokkupuude vihmavee juuresolekul põhjustab elektrokeemilist korrosiooni, mille tulemuseks on kinnitusdetailide kinnikiilumine või purunemine lühikese aja jooksul.

4. Ärge lõigake ega lihvige klambrikesi kohapeal

Lihvimine kahjustab korrosioonivastast anodeeritud kihti, põhjustades lõigatud servade kiiret roostetamist; kui on vaja suurust kohandada, tellige tehasest ette eritellimusel valmistatud mittestandardsed osad.

5. Mooduli raami paksuse ühilduvus

Vältige rangelt kitsa käepidemega klambrite kasutamist liiga paksudel raamidel; see tekitab klambri ja raami vahele tühimiku, koondades pinget ja tõenäoliselt purustades moodulit.

6. Paigaldamine madala temperatuuri või märja ilmaga

Paigaldamine ei ole soovitatav Päikesepaneelide paigaldamine Pressimisliitmik, kui temperatuur on alla 0°C; madalad temperatuurid kõvendavad EPDM-i, vähendades amortisatsioonivõimet ja riskides mooduli raami kahjustamisega. Enne vihmajärgset paigaldamist veenduge, et katusekivid ja paigaldussiinid on kuivad.

7. Paigaldusjärgne ülevaatus ja hooldus

Viige läbi rutiinsed kontrollid iga kuue kuu tagant; ranniku- või kalandus-päikeseenergia projektide puhul iga kolme kuu järel uuesti üle kontrollida. Pärast taifuuni või tugevaid lumetorme kontrollige põhjalikult poltide tihedust ja padjade vananemist.

8. Hoiustamis- ja kaitsenõuded

Hoidke paigaldamata klambreid kuivas laos suletud niiskuskindlates karpides; vältige kokkupuudet otsese päikesevalguse või vihmaga, et vältida kummipatjade enneaegset vananemist ja rikkeid.
