Päikeseenergia katusekonks

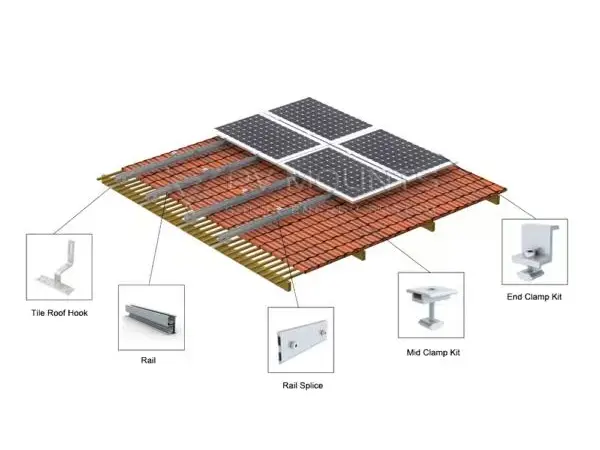

Guojian Manufacturer tarnitud päikeseenergia katusekonksu saab paigaldada ilma veekindlat kihti läbimata, vältides sellega katuselekke ohtu selle tekkekohas. Koos meie spetsiaalsete C-kujuliste soontega juhtsiinidega saavutab süsteem kerge ning ohutu ja usaldusväärse paigalduse. Oma katusetarvikute stantsimise tootmisliini ja täielike "kolme süsteemi" sertifikaatidega on meil laialdased kogemused hajutatud katusel asuvate fotogalvaaniliste väljade alal ning pakume teenuseid tööstus- ja elamuprojektide jaoks üle kogu riigi.

Peamised klientide mured

1. Kas see põhjustab katuselekkeid?

Guojiani konksud on standardvarustuses paksendatud EPDM-i veekindlate padjanditega. Kinnituspunktid joonduvad konstruktsiooni katusekihiga, kandes koormuse üle all olevatele võredele või puittaladele; plaadid toimivad ainult kattena ja ei kanna raskust, välistades läbistusavade kaudu lekkeohu. Välikatsed vihmastel rannikualadel ja pika vihmaperioodiga lõunapiirkondades (ploomivihm) ei ole näidanud leket viie aasta jooksul.

2. Kas see sobib erinevate plaatide tüüpidega?

Pakume mitmeid tooteseeriaid: reguleeritavad plaadikonksud sobivad erinevatele kumeratele saviplaatidele, värvilised terasklambrid aga trapets- või lainepapist katustele. Kohandatud vorme saab luua konkreetsete plaaditüüpide ja katusekalde põhjal, välistades vajaduse kohapeal lihvida või lõigata.

3. Kas see roostetab väga söövitavates keskkondades, nagu ranniku- või tööstusalad?

Sisemaal kasutatavad standardsed tsingitud konksud kipuvad roostetama ja purunema 3–5 aasta jooksul. Pakume 304 roostevaba terast tavakatustele ja 316 roostevaba terast spetsiaalselt mereäärsetele või soola-leeliseliste tööstuspiirkondade jaoks. Meie tsink-alumiinium-magneesium-süsinikterase valik pakub suurepärast kulutasuvust, millel on iseparanev kate lõigatud servadel ja läbib 1000-tunnise soolapihustustesti ilma roostelaike näitamata.

4. Kas see vastab taifuuni- ja lumekoormuse vastupidavuse standarditele?

Konksu korpus on valmistatud paksendatud (2,0–3,0 mm) lehtmetallist ja moodustatud integreeritud stantsimise teel, kõrvaldades liigestest tingitud nõrgad kohad. See on läbinud 60 m/s tuulerõhu ja 1000 N/m² lumekoormuse mehaanilised katsed. Suuremahulised rajatised taifuuniohtlikel kagurannikualadel ja lumistes põhjapoolsetes tööstusrajatistes ei ole näidanud lõtvumist ega deformeerumist.

Kasutusalad

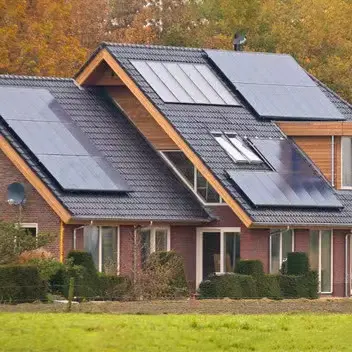

1. Elamu katusealune PV

Sobib glasuur- või tsementkivikatusega iseehitatud maakodudele ja villadele, aga ka väikesemahulistele (3–10 kW) elamutele. Solar Roof Hook ei lisa katusele liigset koormust ja paigaldamine säilitab plaatide esialgse välimuse, muutes need ideaalseks kogu küla hõlmavate PV moderniseerimisprojektide jaoks.

2. Tööstuslikud ja kaubanduslikud värvikattega teraskatused

Hajutatud PV-lahendused trapets- ja lainepapist teraskatuste jaoks tehastes, logistikaladudes ja tööstusparkides. Valikute hulgas on läbistavad konksud ja mitteläbitungivad klambrid, mis on kavandatud katuse algse hüdroisolatsiooni garantii terviklikkuse säilitamiseks; sobib suuremahulistele katuseelektrijaamadele alates sadadest kilovattidest kuni mitme megavatini.

3. Spetsiaalsed liitkatuse stsenaariumid

PV integreerimine maaliliste piirkondade hoonete jaoks, millel on antiikstiilis plaadid, lameda kaldega betoonkatused ja päikesesaalid. Hoone esialgse esteetika säilitamiseks kasutatakse kohandatud madala profiiliga ülipeenikesi konkse.

Reaalse maailma projektide juhtumiuuringud

1. Kogu küla hõlmav elamu-PV projekt Lianzhu uues külas Heshanis Guangdongis (1,07 MW)

Guojiani reguleeritavaid roostevabast terasest katusekonkse kasutati kõikidel elamute glasuurplaatidest katustel, mis on spetsiaalselt kohandatud Lingnani piirkonnale tüüpiliste kumerate savikivide jaoks. Paigaldamise ajal ei esinenud plaatide purunemist ja kolm aastat kestnud tööperioodi jooksul pole teateid lekete või korrosiooni kohta; projekti on reklaamitud PV-integreeritud arhitektuuri provintsi tasemel demonstratsioonina.

2. 1,2 MW värvikattega terasest katusealune PV Jiangsu suures logistikapargis

Kõverate terastehase katuste jaoks kasutati punktkoormuse jaotamiseks kohandatud pikendatud kõrgusega katusekonkse; projekt läbis kohaliku taifuunikoormuse kontrolli. Süsteem toodab keskmiselt 1,3 miljonit kWh aastas, kusjuures katuse hüdroisolatsioon jääb terveks ja lekkevabaks.

3. Vietnamis asuvate katusealuste PV hulgiekspordiprojekt

Kohandatud päikeseenergia katusekonks, mis on mõeldud Kagu-Aasia lamekivikatustele, eksporditakse koos täielike paigaldusprofiilikomplektidega. Projekt hõlmab üle tuhande elamukatuse ning on kohandatud kohaliku kõrge temperatuuri ja sademeterohke kliimaga.

Ettevaatusabinõud paigaldamisel ja kasutamisel

1. Nõuded kinnituspunktile

Konksu alus peab olema ankurdatud katuseharjade (puit või teras) või betoontalade külge. Ankurdamine ainult plaatidele või pinna hüdroisolatsioonikihile on keelatud, et vältida plaatide pragunemist või pikaajalistest koormustest tingitud eraldumist.

2. Veekindluse spetsifikatsioonid

Pärast puurimist puhastage tolm, süstige avasse ilmastikukindel hermeetik ja kinnitage koost EPDM veekindla tihendiga. Pärast plaatide ümberpaigutamist säilitage algne äravoolukalle ja veenduge, et katuse äravoolukanalid jääksid takistusteta.

3. Vahekauguse ja koormuse spetsifikatsioonid

Iga PV-moodul on ühendatud 2–4 katusekonksuga; konksude tihedust tuleb suurendada katusekalde puhul, mis on üle 25° või rannikualadel, kus on suur tuulekoormus. Paigaldamisel tuleb täpselt järgida meie poolt esitatud koormuse paigutuse jooniseid.

Tehingugarantiid

1) Kvalifikatsiooni tagamine: pakkumis- ja pakkumisnõuete täitmiseks on saadetisega kaasas täielik komplekt sertifikaate – ISO9001 (kvaliteet), ISO14001 (keskkonnaalane) ja ISO45001 (töötervishoid) – koos 3A-klassi krediidiettevõtte sertifikaadi ja tehasematerjalide kontrollimise aruannetega.

2) Kvaliteedikontrolli tagamine: neljaetapiline kvaliteedikontroll – sissetuleva tooraine testimine, CNC-stantsimise mõõtmete kontrollimine, korrosioonivastase soolapihustusproovide võtmine ja mehaanilise koormuse simulatsiooni testimine. Iga tootepartii on jälgitav, et kõrvaldada mõõtmete kõrvalekalded ja kattedefektid.

3) Kohaletoimetamise tagamine: tarnelepingutes on kindlaks määratud selged tarnekuupäevad koos viivituste eest trahviga; Säilitatakse 10 000 tonni standardspetsifikatsiooniga varusid ning kiireloomulised projektid on tootmise prioriteediks.

4) Kohapealne tehniline tugi: saab saata insenere, et pakkuda kohapealseid paigaldusjuhiseid suuremahuliste (megavati tasemel) kodumaiste projektide jaoks; välisprojektide jaoks pakume üleni ingliskeelset tehnilist dokumentatsiooni ja kaugvideojuhiseid.

5) Pikaajaline O&M-tugi: vanematele, aastaid töös olnud PV-elektrijaamadele pakume soodushinnaga asenduskonkse ja riistvaratarvikuid, samuti tehnilisi juhiseid katuse PV-süsteemide hoolduseks ja remondiks.
