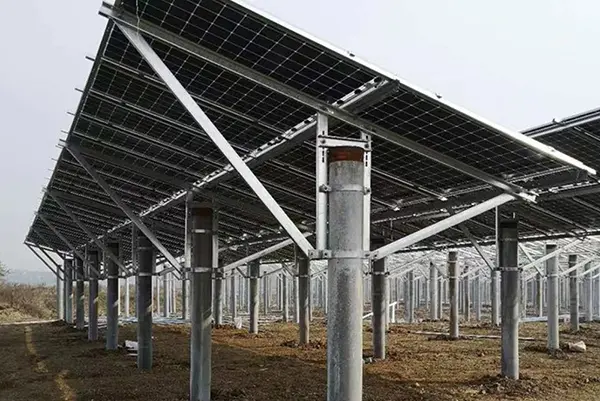

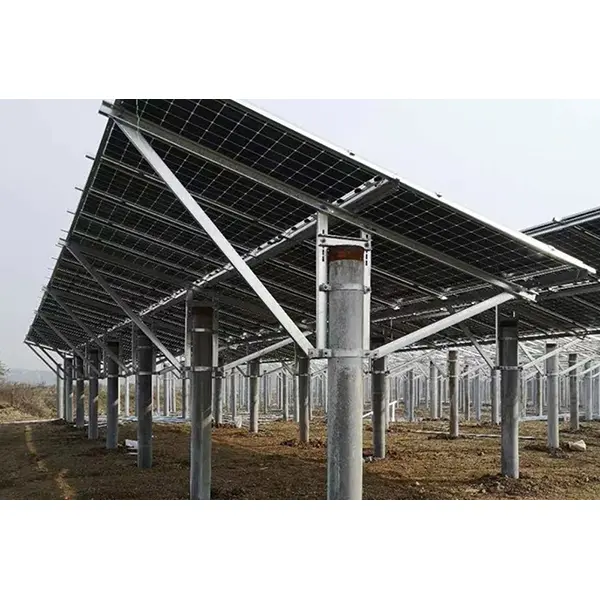

Maapealne ühepostiline päikesepatarei paigaldussüsteem

Kõik selle maapealse ühepostilise päikesepatarei paigaldussüsteemi komponendid on tehases eeltöödeldud Guojiani tootjate poolt. Kohapeal kasutatakse ainult poltide montaažitoiminguid, ilma et oleks vaja keevitamist või sekundaarset lõikamist. See lihtsustab ehitusprotsessi, tagades samas projekti kvaliteedi.

Toote üksikasjad

1. Konstruktsiooniline koostis: fikseeritud tugisüsteem, mille peamise kandeelemendina on ühepostiline konstruktsioon; täielik kandev karkass koosneb postist, põiktalast, diagonaaltoest, juhtsiinist, klambritest ja standardsete kinnitusdetailide täiskomplektist.

2. Vundamendi ühilduvus: Ühildub kahe peamise vundamenditüübiga – kruvivaiad ja iseseisvad betoonalused – ning kohandatav erinevatele maastikele, sealhulgas tasasele maapinnale, laugetele nõlvadele, põllumaale ja loodete tasapinnale.

3. Paigaldusprotsess: kõik komponendid on tehases eelnevalt valmistatud; Kohapealne kokkupanek tugineb ainult poltidele, välistades vajaduse kuumtöö (keevitus) või teisese lõikamise järele, tagades sellega kvaliteedi ja lihtsustades ehitust.

4. Korrosioonikindlad materjalid: põhikonstruktsioonis on kasutatud Q235B konstruktsiooniterast (vastab riiklikele standarditele) ja see läbib kõrge temperatuuriga kuumtsinkimise, pakkudes vastupidavust tuulele, liivale, vihmale, lumele ja nõrgale soolalahuse-leelise korrosioonile, tagades vastupidavuse pikaajaliseks välistingimustes kasutamiseks.

5. Kohandamisvõimalused: kaldenurki, posti kõrgust ja massiivi vahekaugust saab kohandada vastavalt projekti laiuskraadile ja tuule/lumekoormusele, et täita eri kohtade elektritootmise erinõudeid.

Põhilised eelised

1. Tsiviilehituse kulude kokkuhoid: vähem postide asukohti vähendab vaia- ja betoonitööd üle 30% võrreldes kahepostiliste süsteemidega, mis vähendab üldkulusid.

2. Agrivoltaic ühilduvus: lai postivahe ja kohandatav kliirens võimaldavad paneelide all läbipääsu põllumajandusmasinatele ja põllukultuuride kasvatamisele.

3. Kõrge ehitusefektiivsus: täielikult poltidega koost ja vahetatavad komponendid lühendavad oluliselt kohapealset ehitusaega.

4. Vastupidavus: Tsingimise paksus vastab standarditele, pakkudes vastupidavust tuulele, liivale, vihmale, lumele ja nõrgale soolalahuse-leelise korrosioonile ning põhikonstruktsioonile 25-aastane korrosioonivastane garantii.

5. Paindlik kohandamine: mõõtmeid kohandatakse vastavalt kohalikule tuule-/lumekoormusele ja maastikule; korrosioonivastaseid meetmeid saab tõhustada kõrge soolsusega või äärmuslike tuule-/lumetingimuste korral.

6. Põhjalik dokumentatsioon: Tehase saadetised sisaldavad vastavussertifikaate, katsearuandeid ja koormuse arvutamise dokumente, mis lihtsustavad projekti vastuvõtmist ja pakkumisprotsessi.

Rakenduse stsenaariumid

Maapealne ühepostiline päikesepatarei paigaldussüsteem sobib suuremahuliste tsentraliseeritud maapealsete fotoelektrijaamade, agrovoltailiste baaside, seisvate tehasemaade, külades ja linnades hajutatud PV-projektide ja rannikuäärsete loodete ja tasapinnaliste PV-projektide jaoks; rakendatav erinevatele kodumaistele ja rahvusvahelistele taastuvenergia EPC projektidele. Tootmine ja kvaliteedikontroll

Tooraine läbib sissetuleva spektraalanalüüsi; komponendid moodustatakse integreeritud CNC-töötluse ja täppisstantsimise, millele järgneb peitsimine ja galvaniseerimine. Valmistooted läbivad enne pakendamist ja saatmist mõõtmete kontrolli ja mehaanilise proovivõtu katsed. Profiilid on komplekteeritud terasrihmadega ja kinnitusdetailid on niiskuskindlalt pakendatud.

KKK-d

1. Kas see on ehtne tehas?

Tehasekülastused on teretulnud ning saadaval on reaalajas töötubade fotod/videod.

2. Kas täiskomplekt sisaldab tarvikuid?

Jah, komplektis on püstised, põiktalad, diagonaaltoed, klambrid ja poldid.

3. Kas paigaldusjuhised on olemas?

Kaasas on paigaldusjoonised ja kogu ehitusprotsessi juhendamiseks on saadaval veebipõhine videotugi.

4. Milliseid tuule- ja lumekoormusi kinnitussüsteem talub?

Koormusarvutusi saab teha kohalike tuule- ja lumesurvenõuete alusel; süsteem vastab täielikult PV-elektrijaama projekteerimisstandarditele ja säilitab konstruktsiooni stabiilsuse äärmuslike ilmastikutingimuste korral.

Kasutus- ja hooldusmeeldetuletused

Paigaldamisel tuleb rangelt järgida joonise spetsifikatsioone ja poldid tuleb pingutada ettenähtud pöördemomendiga. Kontrollige regulaarselt ühendusi pärast tugevat vihma, lund või tugevat tuult; loodete tasanditel paigaldamisel kontrollige galvaniseeritud katet igal aastal. Ärge riputage kinnituskonstruktsioonile ülekaalulisi esemeid.
